4 Монтаж
VEGABAR 87 • 4 … 20 mA/HART
45044-R
U-131107
2
1
3
4
3
4

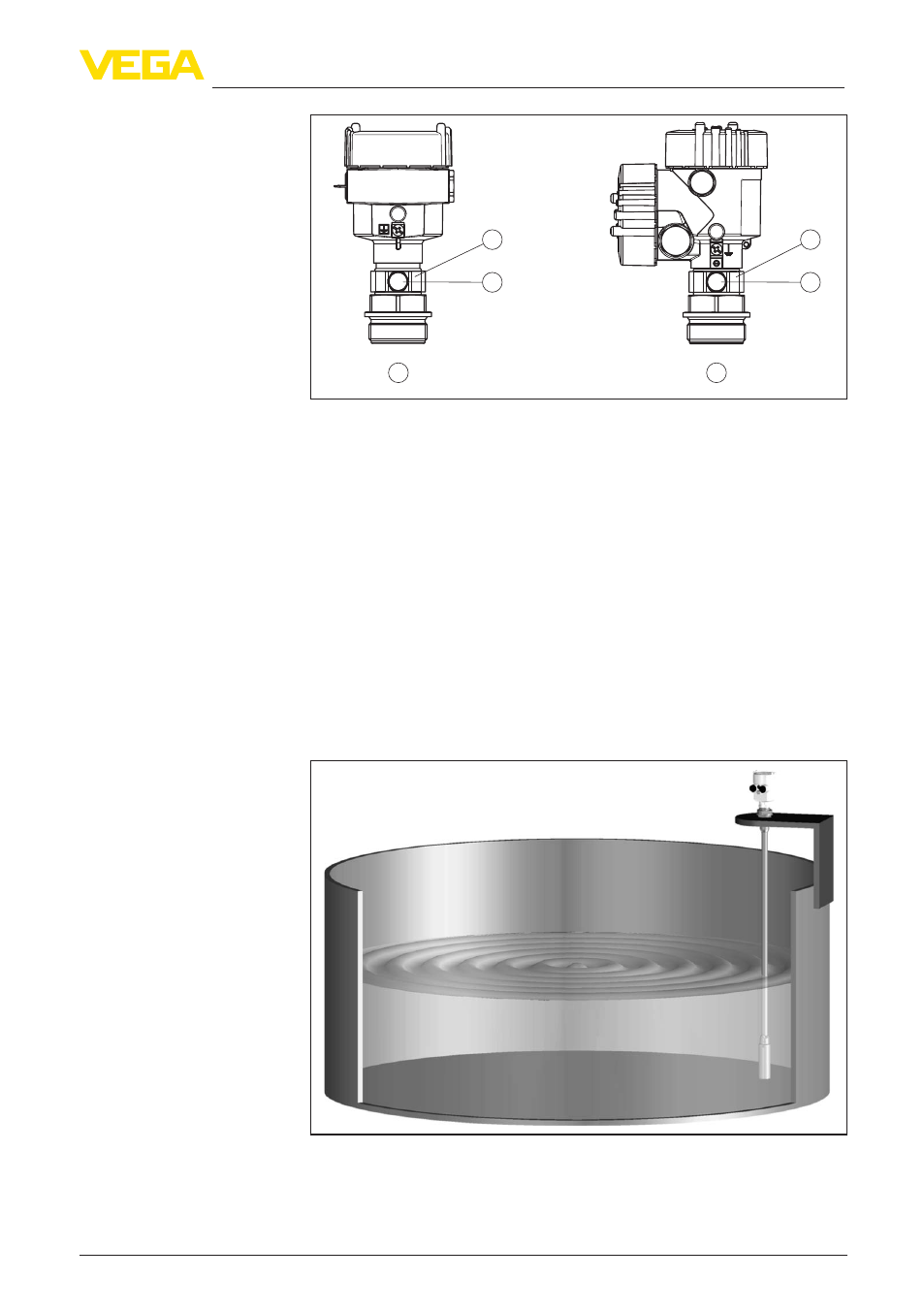

Рис. 7: Положение фильтрующего элемента - исполнение Ex d
1 Однокамерный корпус - алюминий, нержавеющая сталь (точное
литье)
2 Двухкамерный корпус - алюминий, нержавеющая сталь (точное литье)
3 Поворотное металлическое кольцо
4 Фильтрующий элемент
У устройств на абсолютное давление вместо фильтрующего
элемента установлена заглушка.
4.3 Измерение уровня
Соблюдайте следующие указания по измерительной схеме:
•
Устройство монтируется в удалении от потока заполнения
или опорожнения.
•
Устройство монтируется так, чтобы оно было защищено от
толчков давления при работе мешалок.
Рис. 8: Измерительная схема для измерения уровня
Измерительная схема
