5 Подключение к источнику питания
VEGABAR 87 • 4 … 20 mA/HART
45044-R
U-131107
8. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
9. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
10. Снова установить модуль индикации и настройки, если он
имеется.
11. Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Однокамерный корпус
Рисунок ниже действителен для исполнения без взрывозащиты,
исполнения с искробезопасной цепью (Ex ia), исполнения
со взрывонепроницаемой оболочкой (Ex d) и исполнения с
комбинированной взрывозащитой (Ex d ia).
5 1 2 +
( ) (-) 6 7 8
4...20mA
2
3
4
1

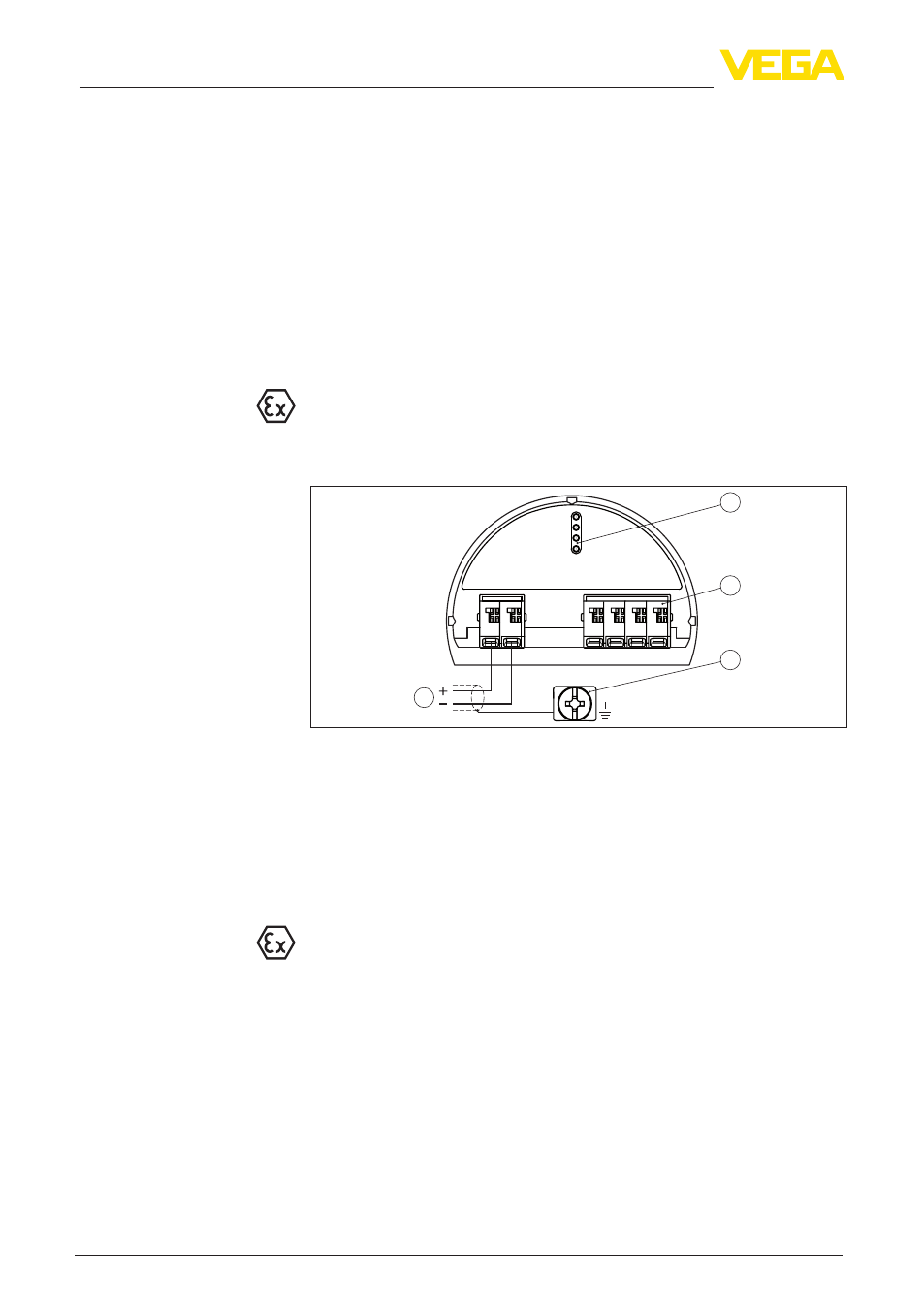

Рис. 13: Отсек электроники и подключения (однокамерный корпус)
1 Питание/Выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного устройства индикации и настройки или ведомого
(Slave) датчика
4 Клемма заземления для подключения экрана кабеля
5.4 Двухкамерный корпус
Рисунки ниже действительны для исполнения без
взрывозащиты, а также для исполнения Ex ia.
Отсек электроники и
подключения
