11 Приложение
VEGABAR 87 • 4 … 20 mA/HART
45044-R
U-131107
Сигнал неисправности - токовый
выход (устанавливаемый)
Последнее действит. измеренное значение, ≥ 21 mA,
≤ 3,6 mA
Макс. выходной ток 21,5 mA
Пусковой ток ≤ 10 mA в течение 5 мс после включения, ≤ 3,6 mA
Нагрузка Сопротивление нагрузки см. в п. "Питание"
Демпфирование (63 % входной вели-
чины), устанавливаемое
0 … 999 s
Динамическая характеристика выхода
Время запуска прибл.
10 s
Динамические параметры, в зависимости от заполняющей среды, температуры или изоли-
рующей диафрагмы
90 %
100 %
10 %
t
t
T A
t
t
S
2 1

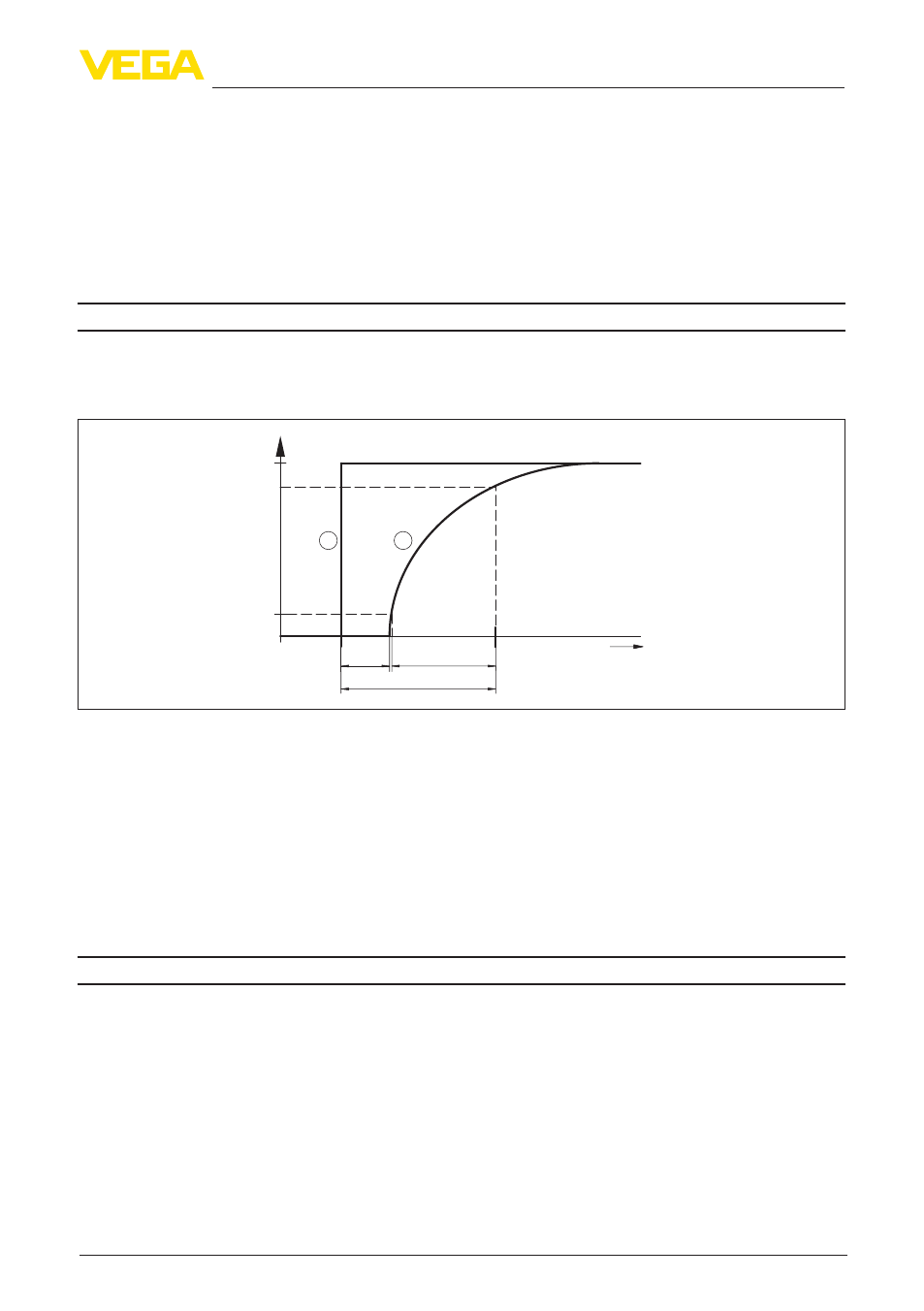

Рис. 38: Состояние при скачкообразном изменении параметров процесса. t
T
: время нечувствительности;
t
A
: время нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности < 45 ms
Время нарастания сигнала > 35 ms (10 … 90 %)
Время реакции на скачок > 80 ms (ti: 0 s, 10 … 90 %)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Дополнительное выходное значение - температура
Формирование сигнала осуществляется через выходной сигнал HART в многоточечном
режиме, Profibus PA и Foundation Fieldbus.
Диапазон
-60 … +150 °C (-76 … +302 °F)
Разрешающая способность < 0,2 K
Точность
Ʋ в диапазоне 0 … +100 °C
(+32 … +212 °F)
±2 K
