74
11 Приложение
VEGABAR 87 • 4 … 20 mA/HART
45044-R
U-131107
Класс защиты
II
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайта
через "VEGA Tools", а также через и "Zulassungen".
11.2 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с сайта через "Downloads" и"Drawings".
Пластиковый корпус
~ 69 mm
(2.72")
ø 79 mm
(3.11")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 84 mm
(3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
1
2
ø 79 mm
(3.11")

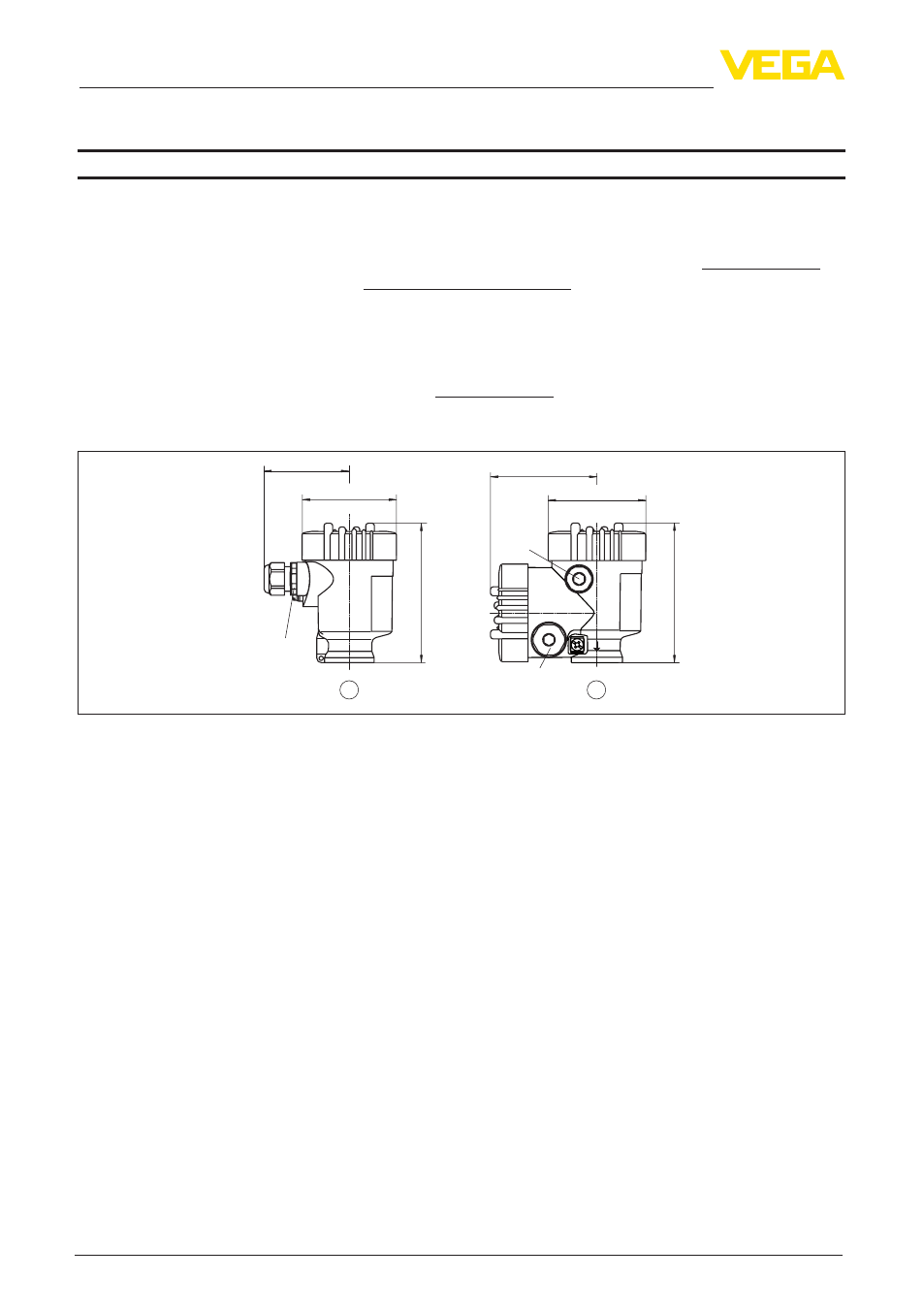

Рис. 40: Корпуса в исполнении со степенью защиты IP 66/IP 67 (с установленным модулем индикации и
настройки корпус выше на 9 мм/0.35 in)
1 Однокамерное исполнение
2 Двухкамерное исполнение
