Инструкция по эксплуатации VEGA VEGAFLEX 81 4 … 20 mA_HART two-wire
Страница 90
90
11 Приложение
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
41824-R
U-130620
L
0
-15 mm
(-0.591
"
)
2 mm
(0.079
")
-2 mm
(-0.079
")
15 mm
(0.591
"
)
0,3 m
(11.811
")
0,15 m
(5.906
"
)
0,08 m
(3.15
")
0,05 m
(1.969
")
1
1

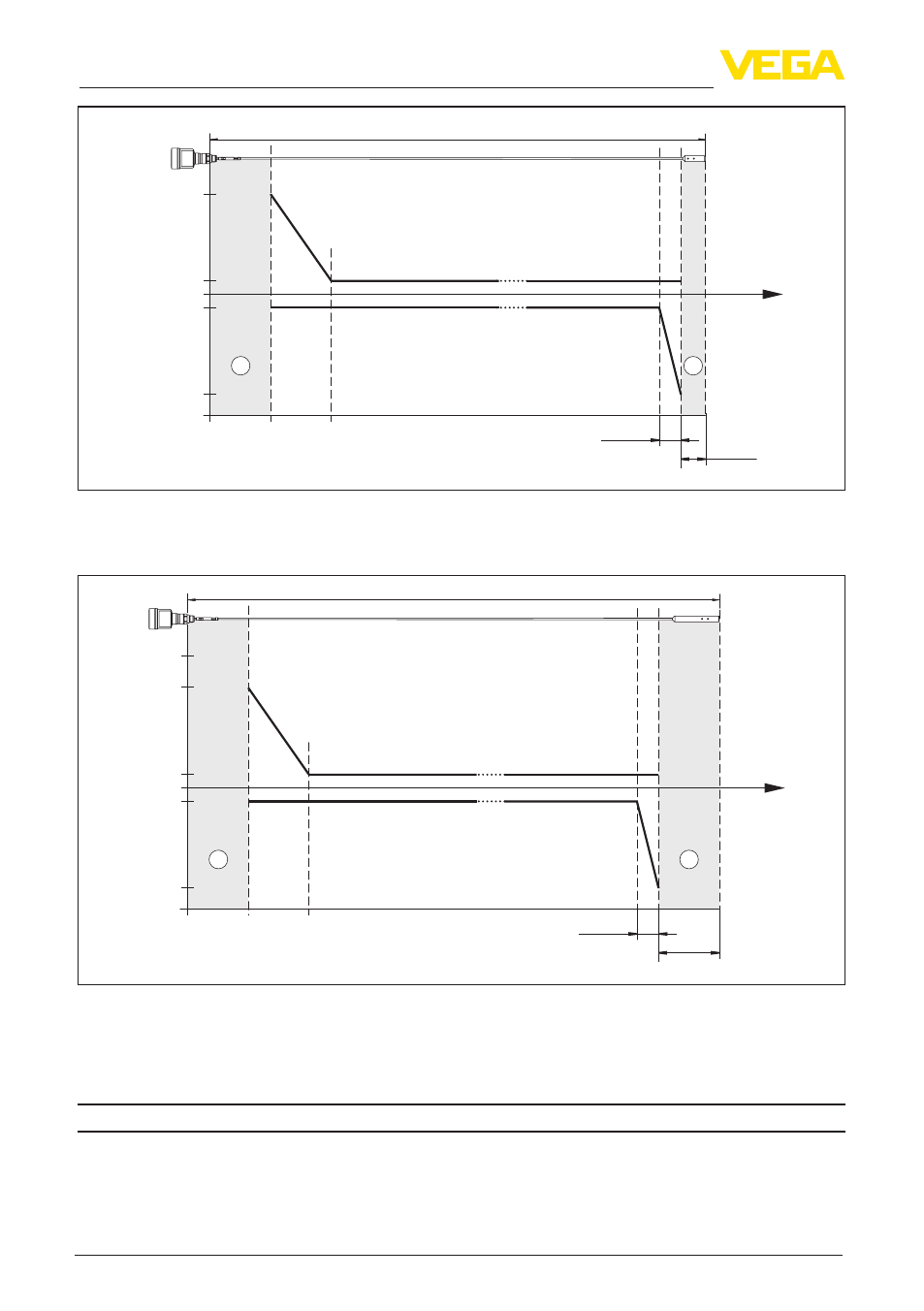

Рис. 51: Погрешность измерения VEGAFLEX 81 в тросовом исполнении ø 2 mm (0.079 in), продукт - масло
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
0
-15 mm
(-0.591
"
)
2 mm
(0.079
")
-2 mm
(-0.079
")
15 mm
(0.591
"
)
0,3 m
(11.811
")
0,15 m
(5.906
"
)
0,15 m
(5.906
")
20 mm
(0.787
"
)
0,05 m
(1.969
")
1
1
L
Рис. 52: Погрешность измерения VEGAFLEX 81 в тросовом исполнении ø 4 mm (0.157 in), продукт - масло
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
Воспроизводимость
≤ ±1 mm
Величины, влияющие на точность измерения
Данные для цифрового измеренного значения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм (0.394 in)
