6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
41824-R
U-130620
отображается тип устройства, которому соответствуют
копируемые данные, а также имеющийся у датчика тег.

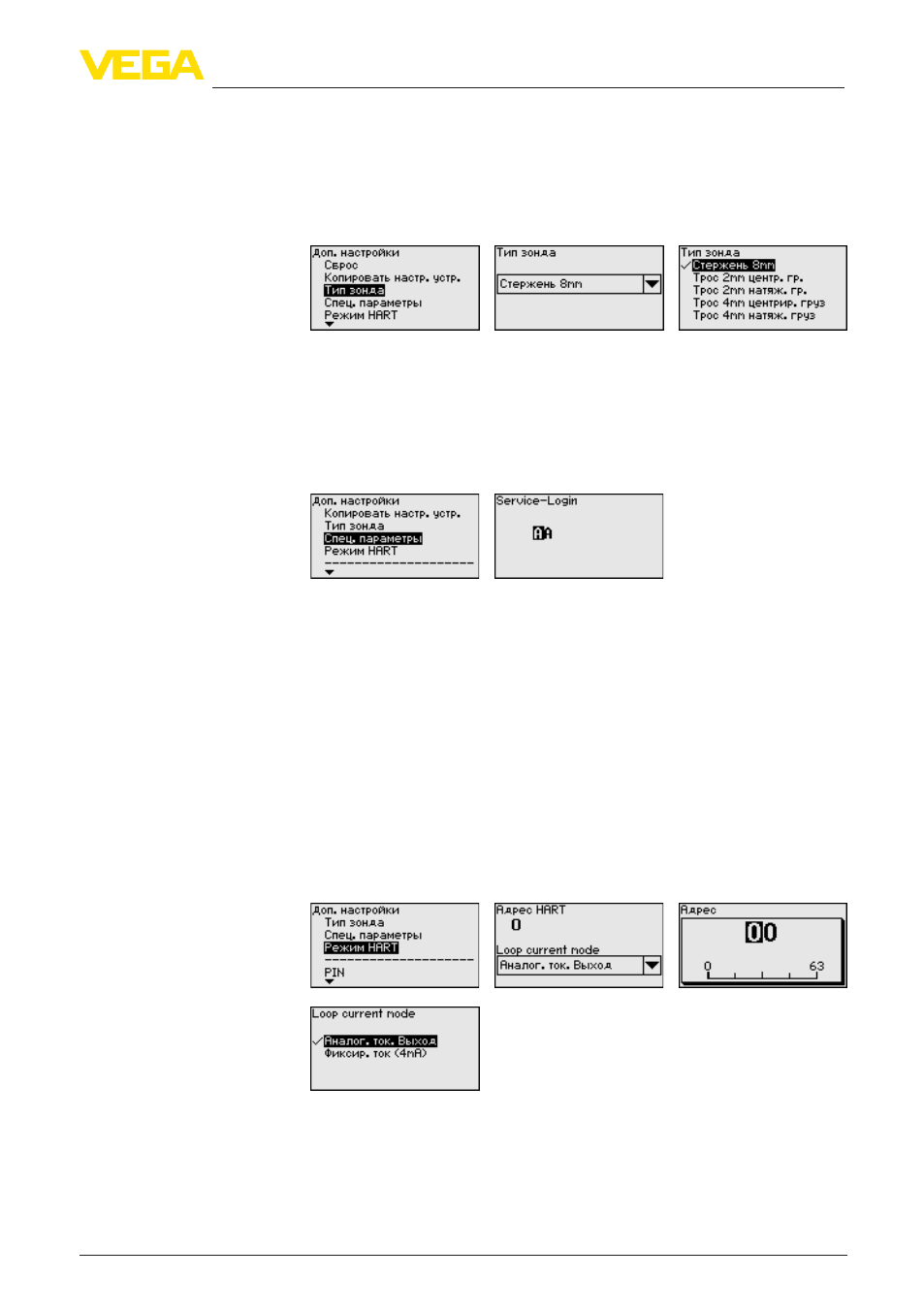

В этом меню из списка всех возможных измерительных зондов
можно выбрать вид и размер вашего зонда. Это необходимо для
оптимальной настройки электроники на измерительный зонд.
В этом пункте меню вы попадаете в защищенную зону для
задания специальных параметров. В редких случаях отдельные
параметры могут изменяться для адаптации датчика к
специальным требованиям.
Изменять установки специальных параметров можно только
после консультации с нашими сервисными специалистами.
Датчик имеет режимы работы HART "Аналоговый токовый
выход" и "Фиксированный ток (4 mA)". В этом меню
устанавливается режим работы HART и задается адрес для
работы в многоточечном режиме.
В режиме работы "Фиксированный токовый выход" на одном
двухпроводном кабеле может работать до 63 датчиков
(многоточечный режим). Каждому датчику должен быть
присвоен адрес в диапазоне от 0 до 63.
Если выбрана функция "Аналоговый токовый выход" и
одновременно введен адресный номер, в многоточечном
режиме может также выдаваться сигнал 4 … 20 mA.
В режиме "Фиксир. ток (4 mA)" будет, независимо от текущего
уровня, выдаваться постоянный сигнал 4 mA.
Заводская установка: "Аналоговый токовый выход" и адрес 00.
Через это меню индицируется имя и серийный номер
устройства:
Доп. настройки - Тип
зонда
Доп. настройки - Специ-
альные параметры
Доп. настройки - Режим
HART
Инфо - Имя устройства
