Инструкция по эксплуатации VEGA VEGAFLEX 81 4 … 20 mA_HART two-wire
Страница 29
29
5 Подключение к источнику питания
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
41824-R
U-130620
1
Bus
USB
Status
Test
SIM-Card
1
2
+
( )
(-)

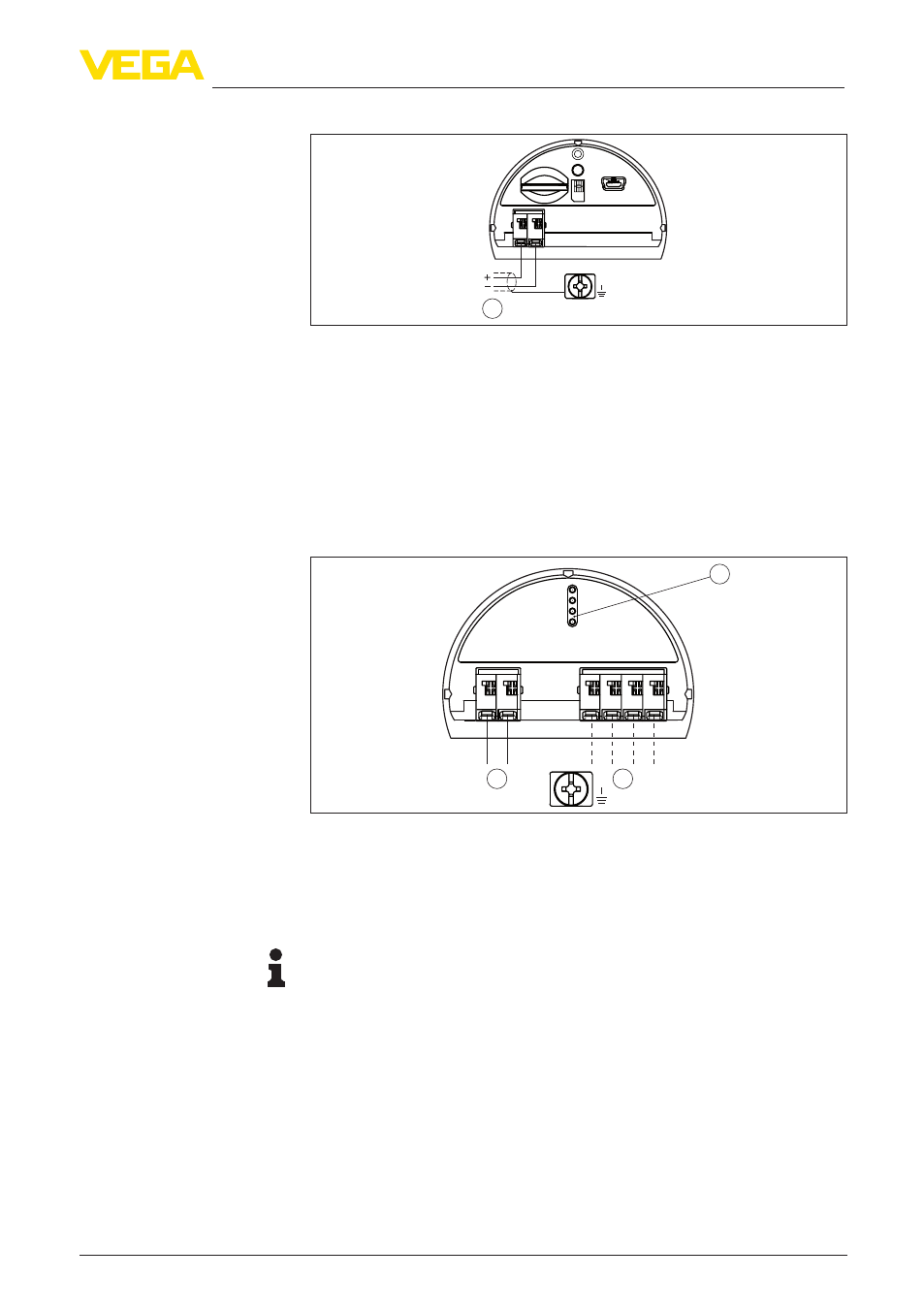

Рис. 19: Отсек подключения (модуль PLICSMOBILE)
1 Питание
Подробную информацию см. в Инструкции "Модуль мобильной
связи GSM/GPRS PLICSMOBILE".
5.5 Схема подключения (двухкамерный
корпус, исполнение с комбинированной
взрывозащитой Ex d ia)
5 6 7 8
1
2
+
( )
(-)
3
1
2
4...20mA
Рис. 20: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Внутреннее соединение с разъемом для выносного блока индикации
и настройки (вариант)
Примечание:
При применении устройства в исполнении с комбинированной
взрывозащитой (Ex d ia) работа в многоточечном режиме HART
невозможна.
Отсек подключения -
модуль PLICSMOBILE
Отсек электроники
