Быстрый пуск
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
41824-R
U-130620
Быстрый пуск
Быстрый пуск обеспечивает возможность быстрой настройки
прибора при многих применениях. Дальнейшую информацию см.
в соответствующих главах данного руководства по эксплуатации.
1. Расстояние от стенки металлической емкости > 300 мм.
Расстояние от стенки неметаллической емкости > 500 мм.
Измерительный зонд не должен касаться конструкций в
емкости или стенки емкости.
2. В случае неметаллической емкости, под присоединение
подложить металлический лист.
1 2

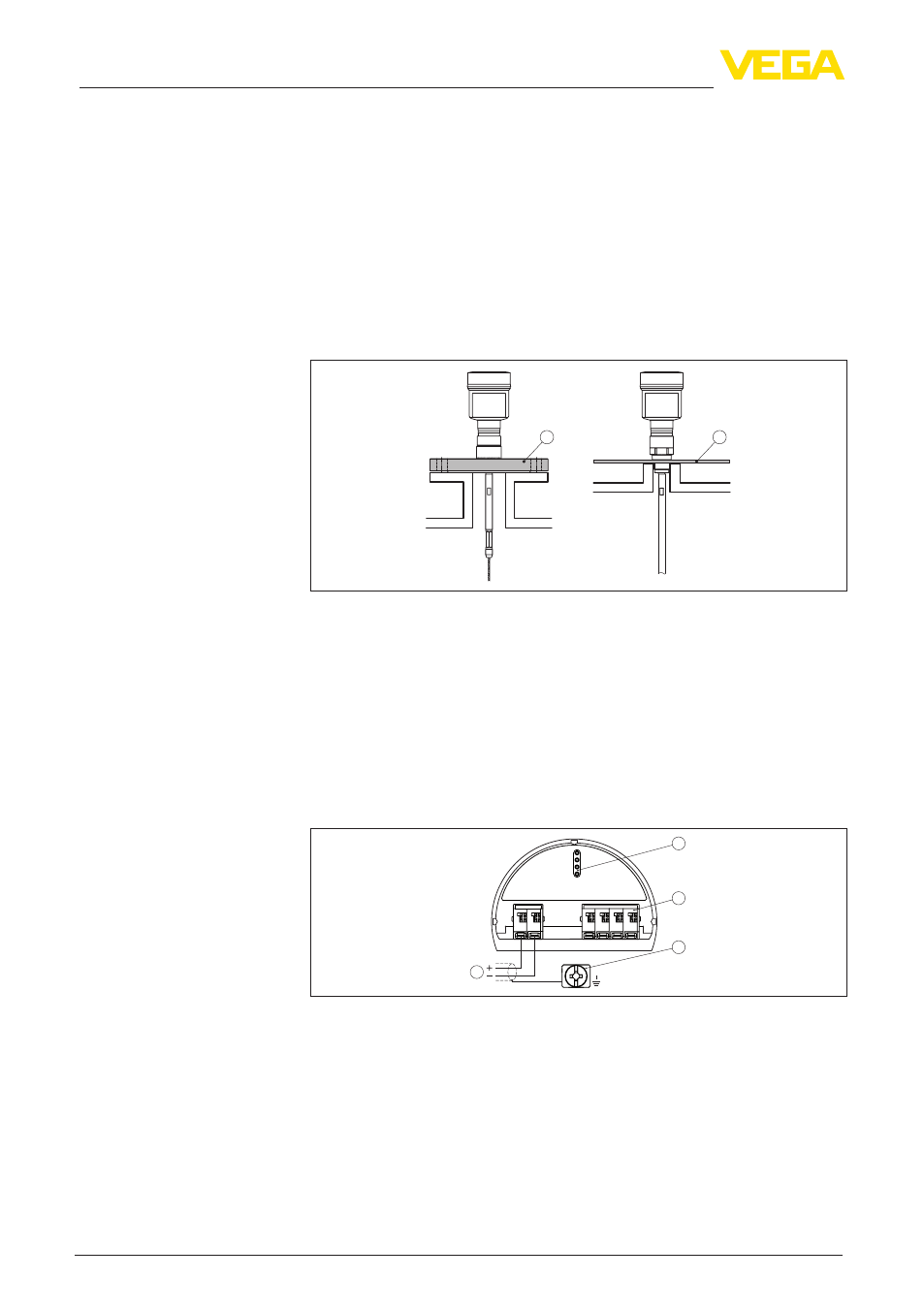

Рис. 1: Монтаж на неметаллической емкости
1 Фланец
2 Металлический лист
3. При необходимости, конец зонда закрепить.
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным
типового шильдика.
2. Подключить устройство в соответствии со следующим
рисунком.
5 1 2 + ( ) (-) 6 7 8
4...20mA
2
3
4
1
Рис. 2: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного блока индикации и настройки
4 Клемма заземления для подключения экрана кабеля
См. также гл. "Подключение к источнику питания".
Для стандартных применений рекомендуется через модуль
индикации и настройки выбрать опцию "Быстрая начальная
установка".
Монтаж
Электрическое подклю-
чение
Установка параметров
