4 Монтаж
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
41824-R
U-130620
1
2
1
2

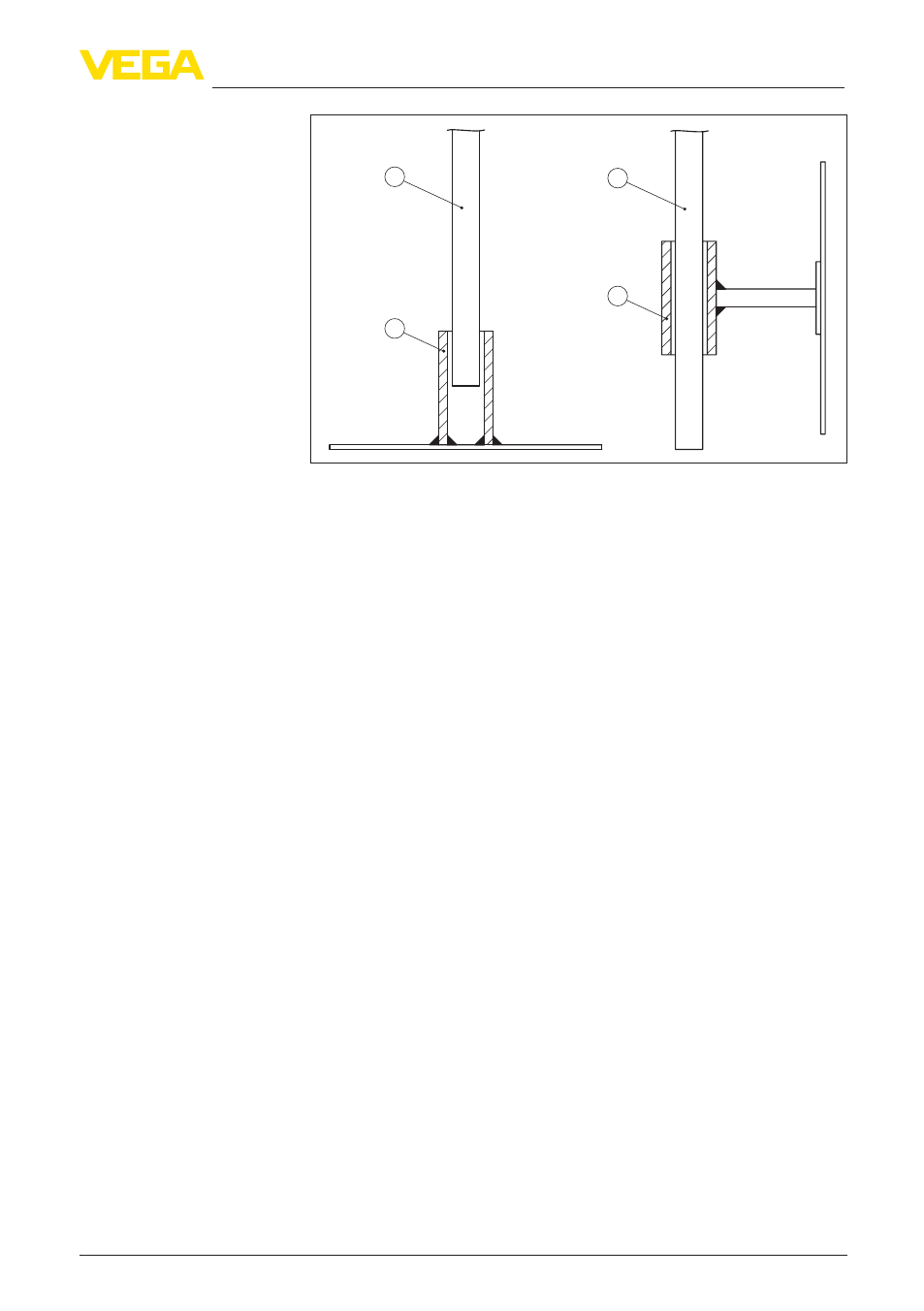

Рис. 13: Фиксация измерительного зонда
1 Измерительный зонд
2 Удерживающая гильза
Если монтаж сверху емкости затруднен, прибор можно
смонтировать сбоку, используя при этом изогнутый сегмент и
сегменты удлинения стержня.
Чтобы компенсировать возникающие при этом изменения
времени распространения сигнала, необходимо дать прибору
автоматически определить длину зонда.
Определенная автоматически длина зонда, при применении
изогнутых сегментов, может отличаться от действительной
длины измерительного зонда.
Если на стенке емкости имеются конструкции, например
подкосы или лестницы, измерительный зонд должен быть
удален от стенки емкости не менее чем на 300 мм (11.81 in).
Дальнейшую информацию см. в дополнительной инструкции по
удлинению стержня.
При затрудненных условиях монтажа, например в случае
патрубков, можно использовать удлинение измерительного
зонда.
Чтобы компенсировать возникающие при этом изменения
времени распространения сигнала, необходимо дать прибору
автоматически определить длину зонда.
Дальнейшую информацию см. в дополнительной инструкции по
удлинению стержня.
Монтаж сбоку
Удлинение стержня
