22
4 Монтаж
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
41824-R
U-130620
1 2 3

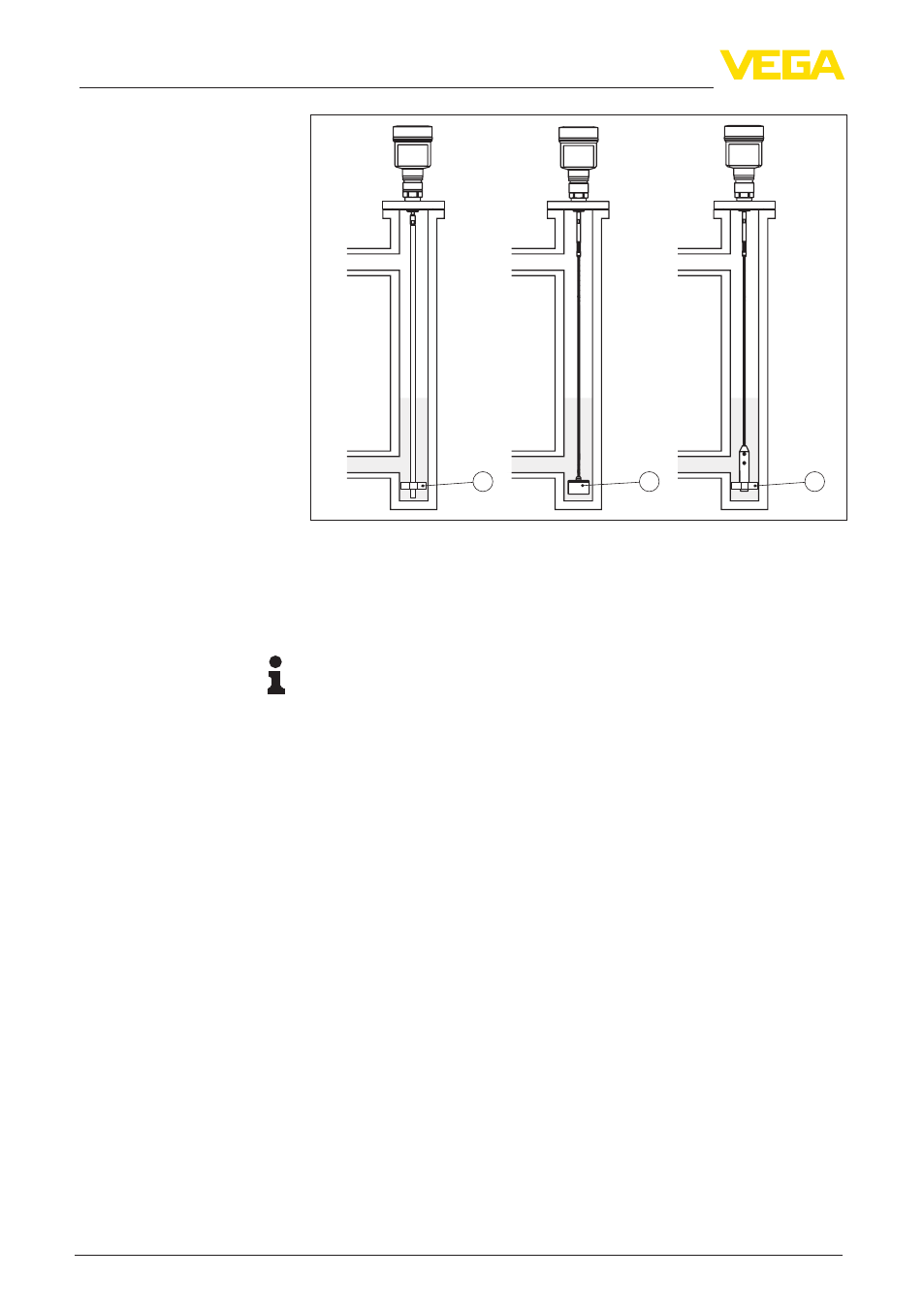

Рис. 12: Положение центрирующей звездочки или центрирующего груза
1 Стержневой измерительный зонд с центрирующей звездочкой (PEEK)
2 Тросовый измерительный зонд с центрирующим грузом
3 Центрирующая звездочка (PEEK) на натяжном грузе тросового
измерительного зонда
Примечание:
При склонности продукта к сильному налипанию, измерение в
опускной трубе не рекомендуется.
Указания по измерению:
•
Точка 100 % не должна лежать выше верхнего
соединительного патрубка к емкости.
•
Точка 0 % не должна лежать ниже нижнего соединительного
патрубка к емкости.
•
Для достижения наибольшей точности измерения,
рекомендуется создать память помех со смонтированным
датчиком.
Если имеется опасность касания тросового зонда о стенку
емкости во время работы из-за волнения продукта или действия
мешалки, то трос следует закрепить.
Для этого в натяжном грузе имеется внутренняя резьба (M8) для
установки рым-болта (вариант, арт. № 2.1512).
При фиксации тросовый зонд сильно натягивать не
рекомендуется. Следует избегать растягивающих нагрузок на
трос.
Следует исключить неопределенные соединения с емкостью,
т.е. соединение должно быть или надежно заземлено, или
надежно изолировано. Любое неопределенное изменение этого
условия ведет к ошибкам измерения.
Фиксация
