Инструкция по эксплуатации VEGA VEGAFLEX 81 4 … 20 mA_HART two-wire
Страница 49
49
6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 81 • 4 … 20 mA/HART - двухпроводный
41824-R
U-130620
Осторожно!
При активном PIN блокируется также настройка через
PACTware/DTM или другую систему.
PIN-код можно изменить через меню "Дополнительные
установки - PIN".
Для оптимальной настройки индикации необходимо,
последовательно выбирая опции меню "Дисплей", ввести
соответствующие значения параметров. Порядок выполнения
описан ниже.

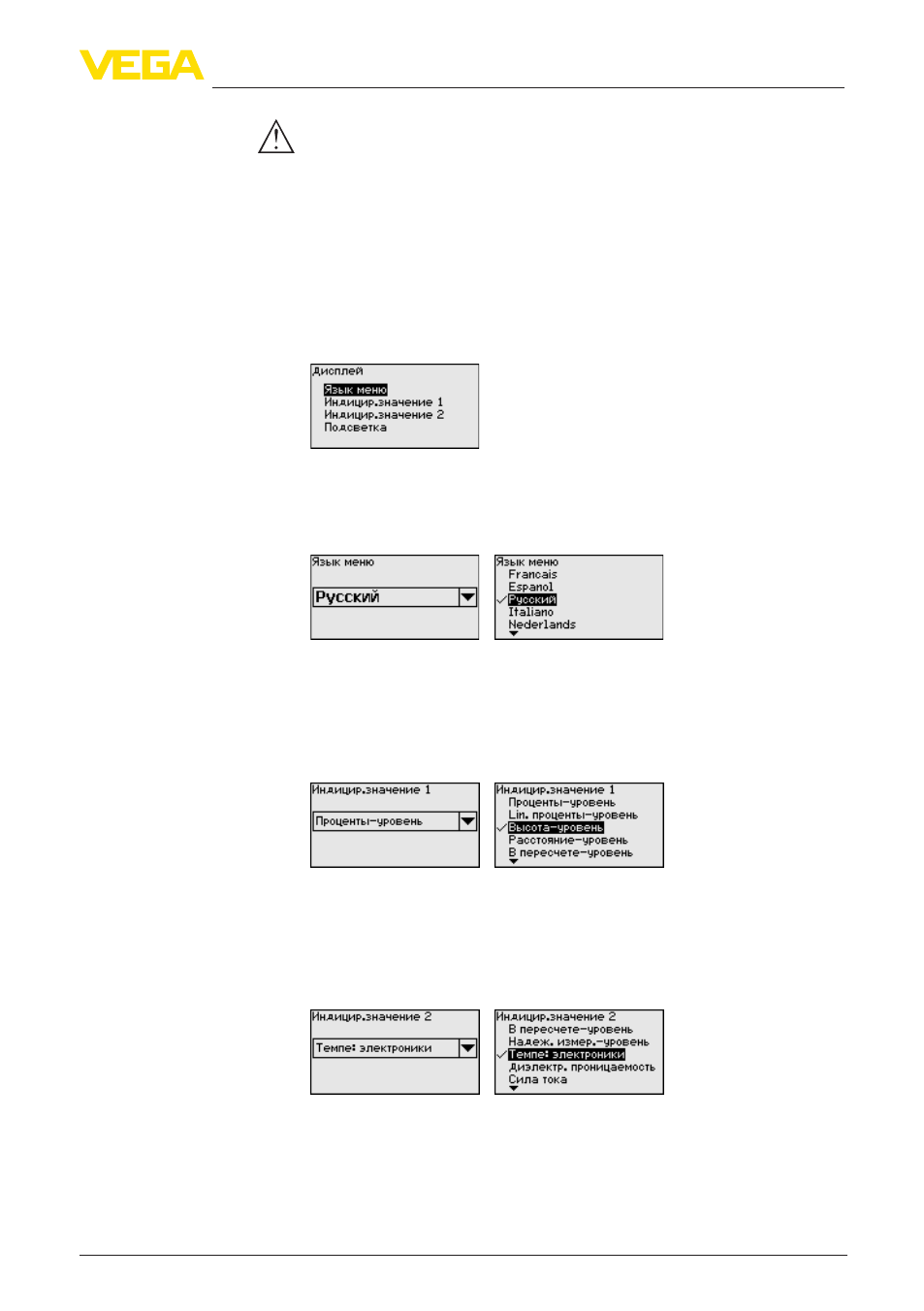

Доступны следующие пункты меню:
Пункты меню описаны далее.
Через данное меню можно выбрать желаемый язык дисплея.
В состоянии при поставке датчик имеет установку языка в
соответствии с заказом.
В этом меню определяется индикация измеренного значения на
дисплее. При этом могут индицироваться два разных значения.
В этом пункте меню определяется измеренное значение 1.
Заводская установка для Индицируемого значения 1: "Высота -
уровень".
В этом меню определяется индикация измеренного значения на
дисплее. При этом могут индицироваться два разных значения.
В этом пункте меню определяется измеренное значение 2.
Заводская установка для Индицируемого значения 2:
Температура электроники.
Интегрированная подсветка дисплея включается через
операционное меню. Функция зависит от уровня напряжения
питания, см. "Технические данные".
Дисплей
Дисплей - Язык меню
Дисплей - Индицируе-
мое значение 1
Дисплей - Индицируе-
мое значение 2
Дисплей - Подсветка
