98
11 Приложение
VEGAFLEX 81 • Протокол Modbus и Levelmaster
41828-R
U-130320
ScadaPack
Схема подключения
+
+
power supply
MODBU
S
D0
D1
IS GND
US
B
1
3
2
13
45
5
2
1
3
4
9
6
7
8
2o
ff
on
(
)
( )
(-)
(-)
+8 +30 Vdc to
GND
COM Part 3 (C3)
RS485
TXD-
TXD+
GND

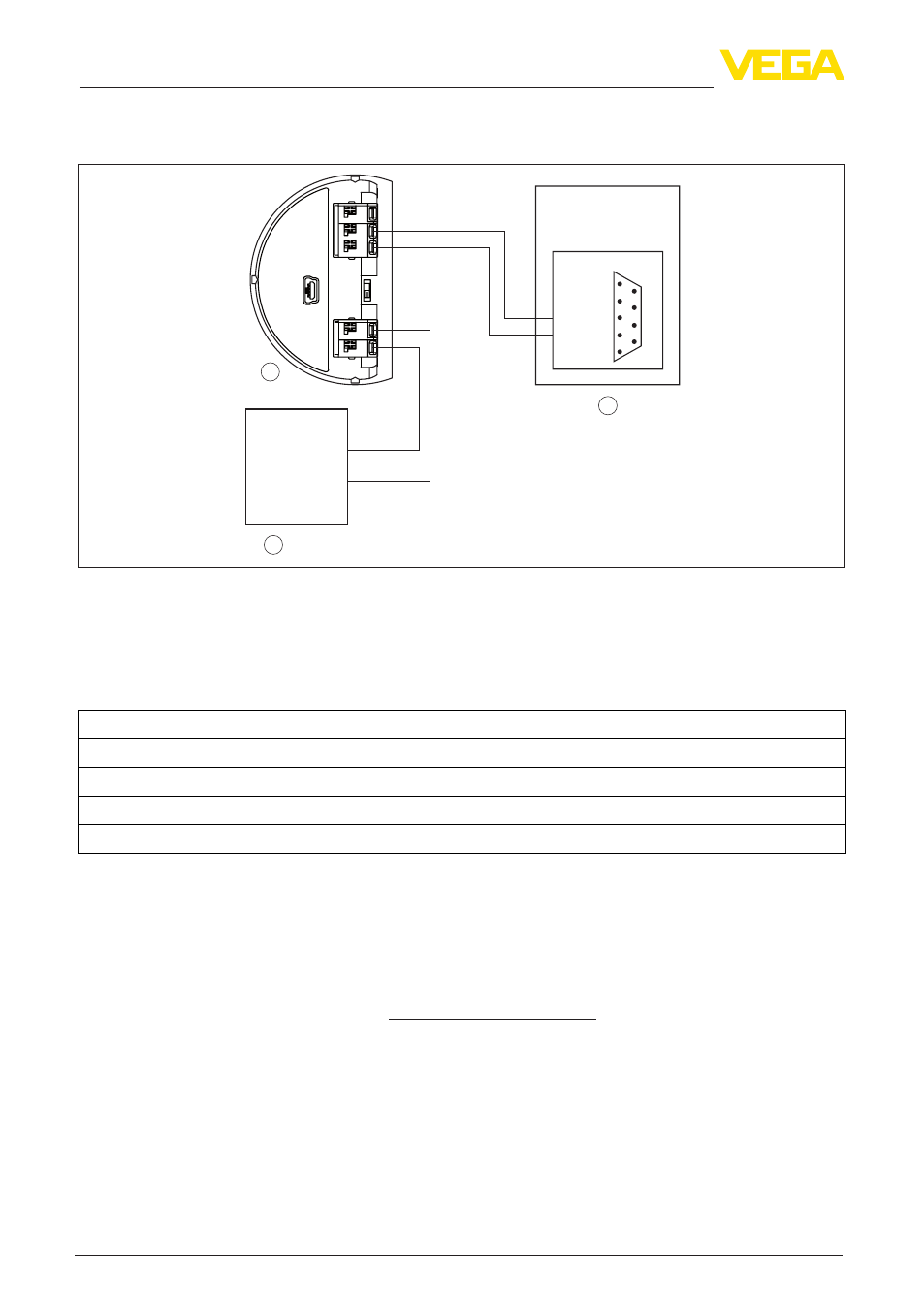

Рис. 50: Подключение VEGAFLEX 81 к RTU ScadaPack
1 VEGAFLEX 81
2 RTU ScadaPack
3 Питание
Параметр
Параметр Value
Baud Rate 9600
Floating Point Format Code 0
RTU Data Type Floating Point
Input Register Base Number 30001
Базовый номер входных регистров всегда прибавляется к адресу входного регистра
VEGAFLEX 81.
Поэтому для RTU ScadaPack как адрес регистра для 1302 должен быть задан адрес 31303.
11.7 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с www.vega.com/downloads и "Zeichnungen" .
