VEGA VEGAFLEX 81 Modbus and Levelmaster protocol - Инструкция (Страница 101)

101
11 Приложение
VEGAFLEX 81 • Протокол Modbus и Levelmaster
41828-R
U-130320

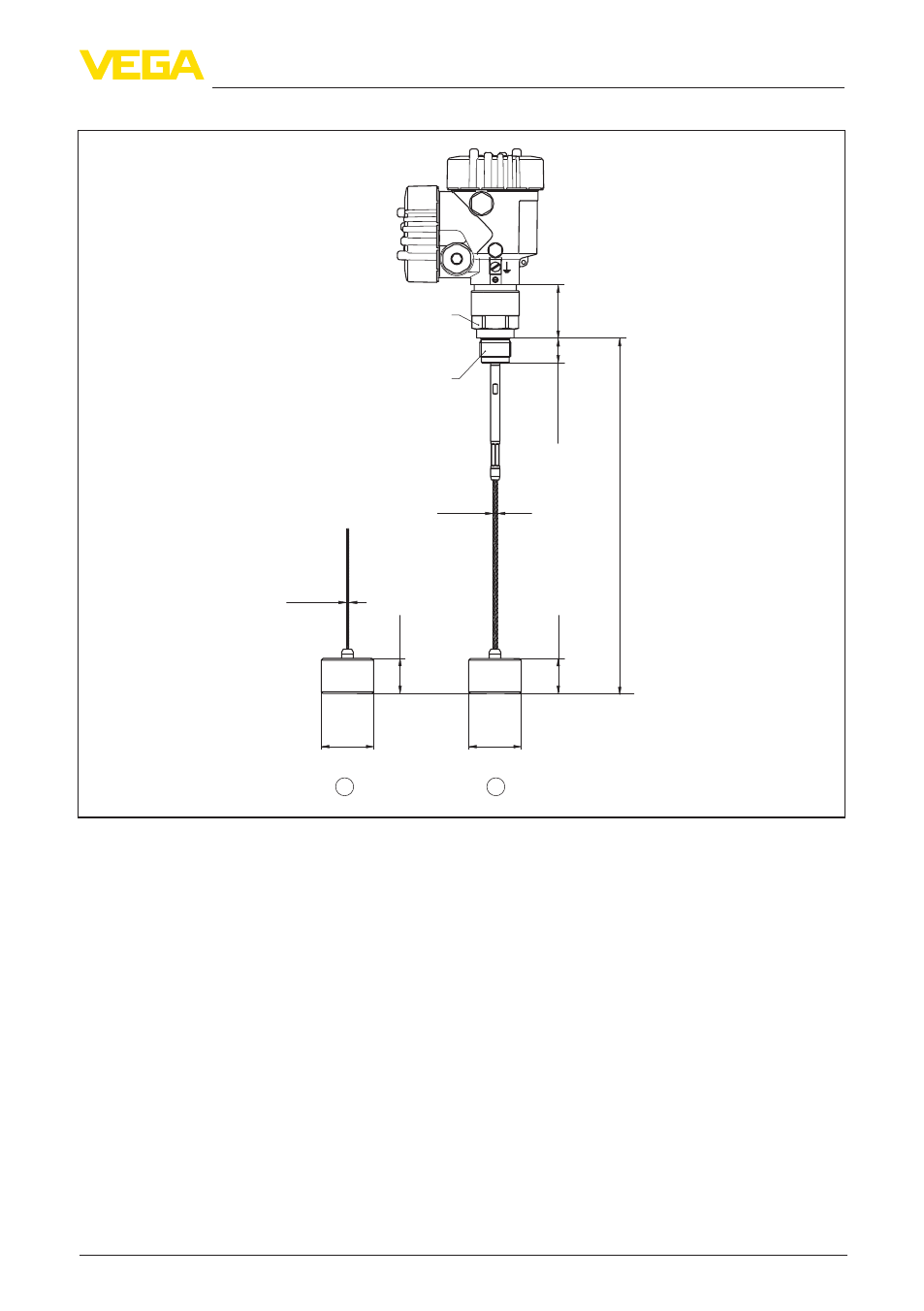

VEGAFLEX 81, тросовое исполнение с центрирующим грузом
1 2
L
SW 36 (1.42") (G¾, ¾ NPT)
SW 41 (1.61") (G1, 1 NPT)
SW 46 (1.81") (G1½, 1½ NPT)
G¾, ¾ NPT,
G1, 1 NPT,
G1½, 1½ NPT
22 mm (0.87")
46 mm (1.81"
)
ø 4 mm
(0.16")
30 mm (1.18"
)
X
30 mm (1.18"
)
X
ø 2 mm
(0.08")
Рис. 53: VEGAFLEX 81, резьбовое исполнение
L Длина датчика, см. "Технические данные"
x ø 40 mm (1.57 in)
ø 45 mm (1.77 in)
ø 75 mm (2.95 in)
ø 95 mm (3.74 in)
1 Тросовое исполнение ø 2 mm (0.079 in) с центрирующим грузом
2 Тросовое исполнение ø 4 mm (0.157 in) с центрирующим грузом
