9 Диагностика и сервис
VEGAFLEX 81 • Протокол Modbus и Levelmaster
41828-R
U-130320
9.6 Замена троса/стержня
Трос или стержень (измерительная часть) измерительного зонда
может быть, при необходимости, заменен.
Чтобы отвернуть измерительный стержень или трос, нужен
гаечный ключ с шириной зева 7 (стержень-ø 8, трос-ø 2 и 4) или с
шириной зева 10 (стержень-ø 12).
1. Измерительный стержень или трос ослабить, повернув его
гаечным ключом за две плоские грани и при этом вторым
гаечным ключом удерживая шестигранник присоединения в
обратном направлении.
2. Ослабленный измерительный стержень или трос отвернуть
рукой.
3. Новый измерительный стержень рукой, осторожным
вращательным движением, вставить в отверстие
присоединения.
4. Измерительный стержень рукой ввернуть в отверстие
присоединения.
5. Затянуть измерительный стержень или трос, поворачивая
его гаечным ключом за две плоские грани и при этом вторым
гаечным ключом удерживая шестигранник присоединения в
обратном направлении. Момент затяжки указан далее.
Стержень-ø 8, трос-ø 2 и 4: 6 Нм (4.43 lbf ft)
Стержень-ø 12: 10 Нм (7.37 lbf ft)

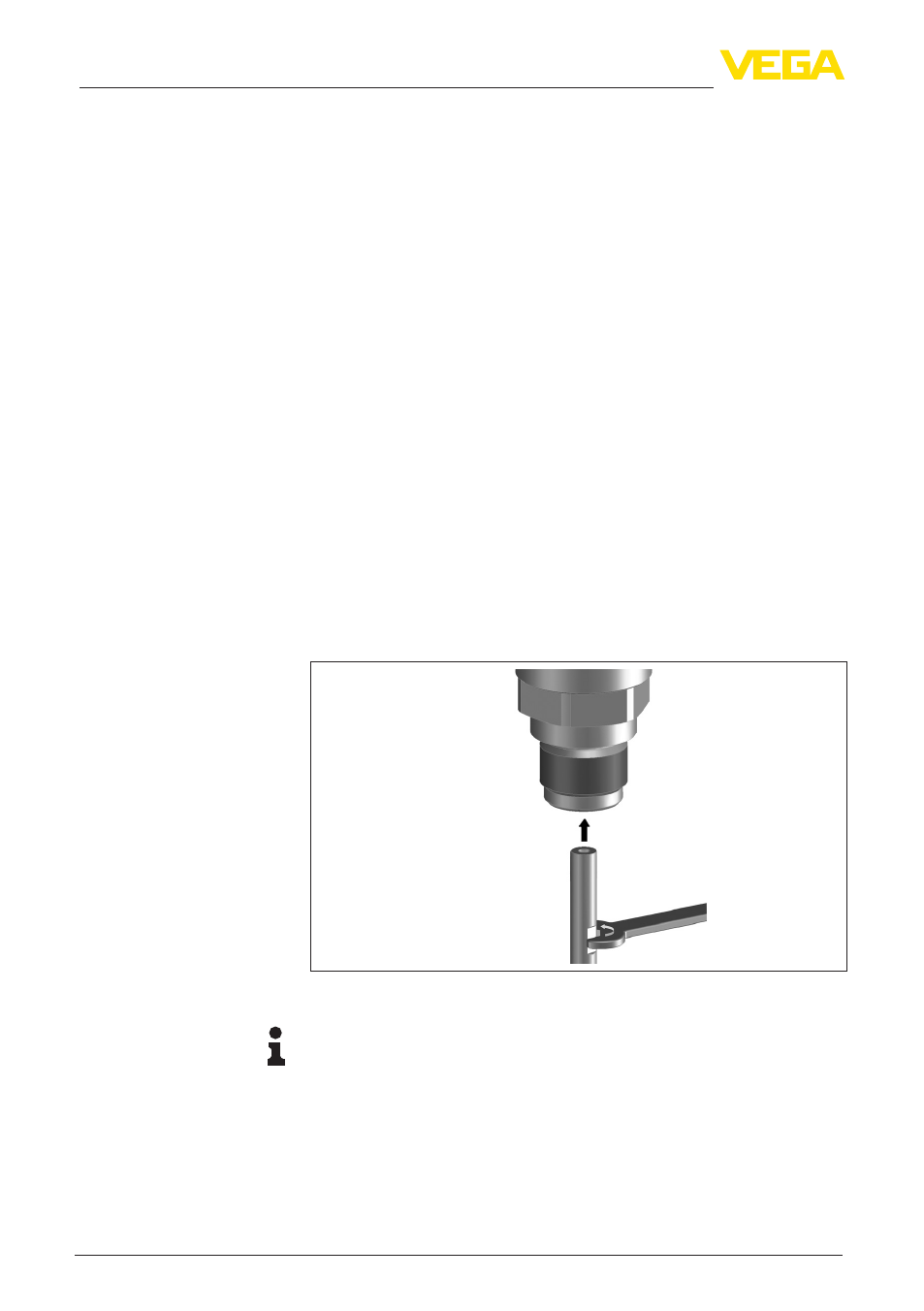

Рис. 35: Замена измерительного троса или стержня
Информация:
Для обеспечения максимальной прочности соединения при
растяжении, соблюдайте указанный момент затяжки.
Измерительный стержень или трос можно укоротить до
желаемой длины.
1. Отметьте желаемую длину смотрированного измерительного
стержня.
Замена троса/стержня
Укорачивание троса/
стержня
