79
11 Приложение
VEGAFLEX 81 • Протокол Modbus и Levelmaster
41828-R
U-130320
L
0
-15 mm
(-0.591")
2 mm
(0.079")
-2 mm
(-0.079")
15 mm
(0.591")
0,3 m
(11.811")
0,15 m
(5.906")
0,08 m
(3.15")
0,05 m
(1.969")
1 1

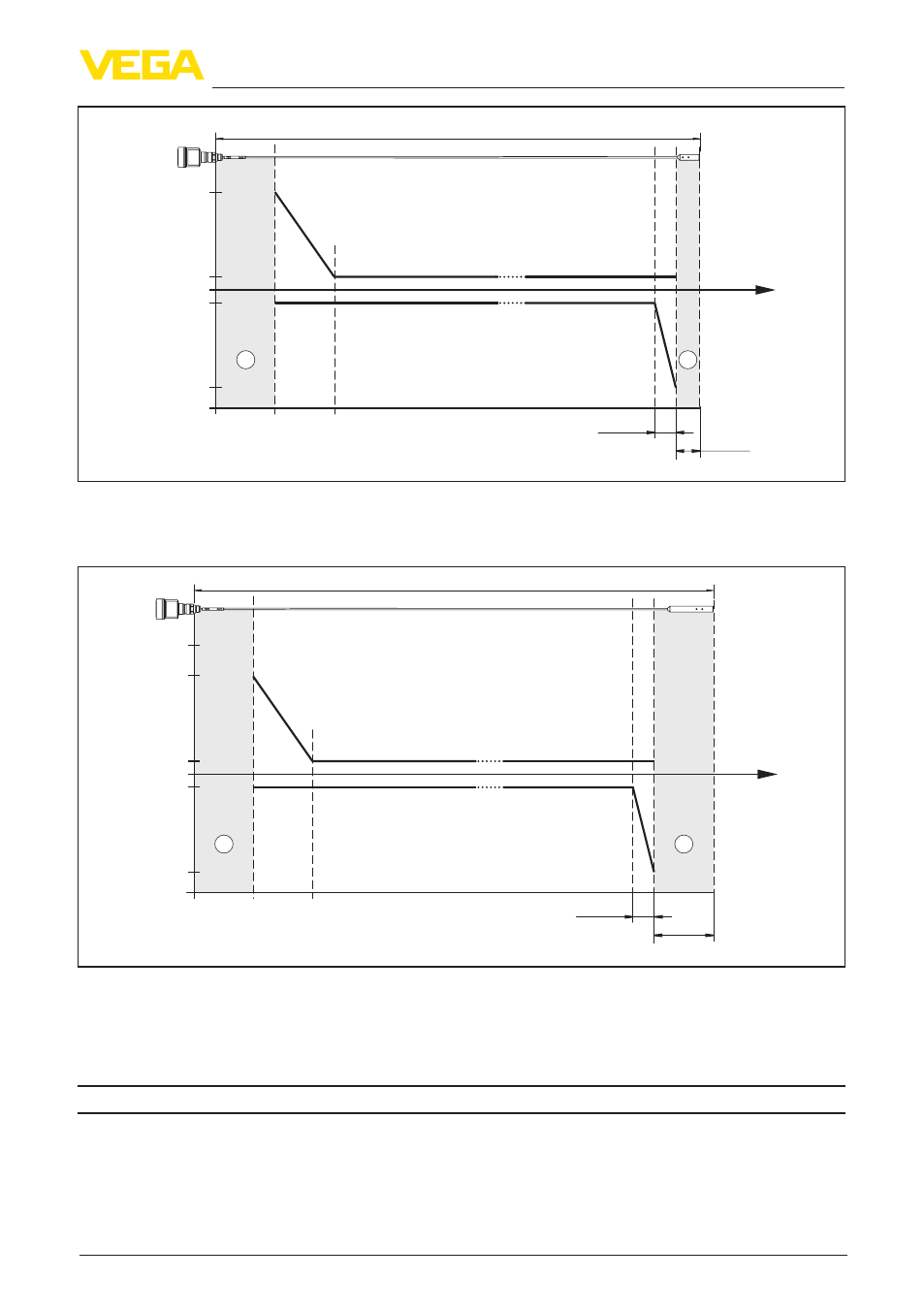

Рис. 41: Погрешность измерения VEGAFLEX 81 в тросовом исполнении ø 2 mm (0.079 in), продукт - масло
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
0
-15 mm
(-0.591")
2 mm
(0.079")
-2 mm
(-0.079")
15 mm
(0.591")
0,3 m
(11.811")
0,15 m
(5.906")
0,15 m
(5.906")
20 mm
(0.787")
0,05 m
(1.969")
1 1
L
Рис. 42: Погрешность измерения VEGAFLEX 81 в тросовом исполнении ø 4 mm (0.157 in), продукт - масло
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
Воспроизводимость ≤ ±1 mm
Величины, влияющие на точность измерения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм (0.394 in)
Дополнительная погрешность вслед-
ствие электромагнитных помех в
пределах EN 61326
< ±10 mm (< ±0.394 in)
