3 Описание изделия
VEGAFLEX 81 • Протокол Modbus и Levelmaster
41828-R
U-130320
•
Электроника Modbus для питания и связи с удаленным
терминалом Modbus
•
Электроника датчика для собственно задач измерения
2
1

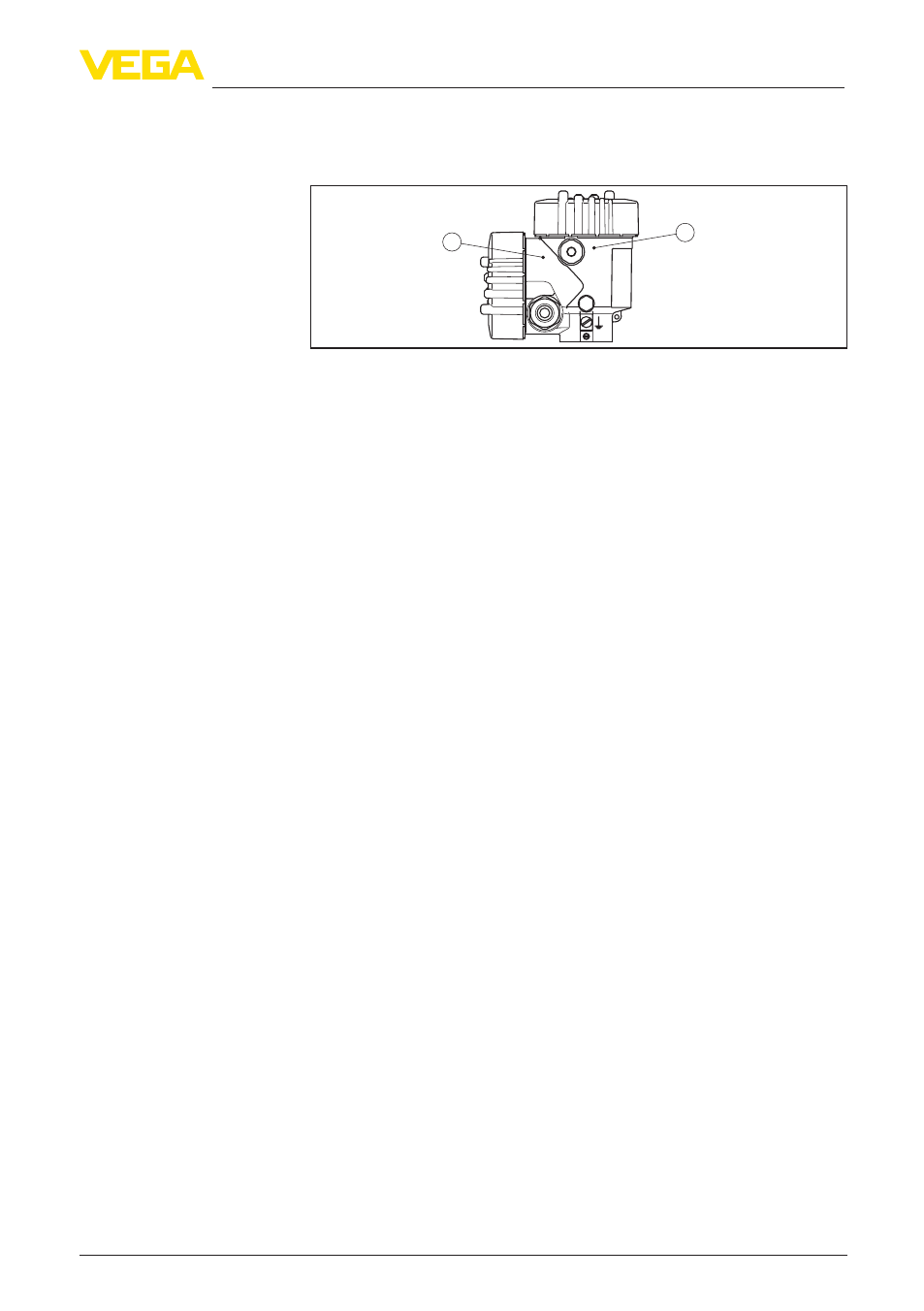

Рис. 5: Позиция электроники Modbus и электроники датчика
1 Электроника Modbus
2 Электроника датчика
Данное руководство по эксплуатации действует для следующих
исполнений устройства:
•
Аппаратное обеспечение 1.0.0 и выше
•
Программное обеспечение 1.0.0 и выше
•
Только для исполнений устройства без квалификации SIL
Исполнение электроники можно определить по коду изделия на
типовом шильдике или на самой электронике.
•
Стандартная электроника: тип FX80HK.-
Комплект поставки включает:
•
Датчик
•
Документация
– Данное руководство по эксплуатации
– Сертификат проверки - точность измерения (вариант)
– Руководство по эксплуатации "Модуль индикации и
настройки" (вариант)
– Дополнительная инструкция "Модуль мобильной связи
GSM/GPRS" (вариант)
– Инструкция "Модуль индикации и настройки с подогревом"
(вариант)
– Инструкция "Штекерный разъем для датчиков
непрерывного измерения" (вариант)
– "Указания по безопасности" (для Ex-исполнений)
– При необходимости, прочая документация
3.2 Принцип работы
Уровнемер VEGAFLEX 81 с тросовым или стержневым
измерительным зондом предназначен для непрерывного
измерения уровня или раздела фаз жидкостей.
Высокочастотные микроволновые импульсы направляются
вдоль по стальному тросу или стержню. Достигнув поверхности
продукта, микроволновые импульсы отражаются от нее. Время
Сфера действия дан-
ного Руководства по
эксплуатации
Исполнения
Комплект поставки
Область применения
Принцип действия - из-
мерение уровня
