11 Приложение
VEGAFLEX 81 • Протокол Modbus и Levelmaster
41828-R
U-130320
4
1
3 3 3
2
+
+
power supply
MODBUS
D0 D1 IS GN
D
USB
+
+
power supply
MODBUS
D0 D1 IS GN
D
USB
+
+
power supply
MODBUS
D0 D1 IS GN
D
USB
1 3 4 5 2 off on ( )
(
)
(-)
(-) 1 3 4 5 2 off on ( )
(
)
(-)
(-) 1 3 4 5 2 off on ( )
(
)
(-)
(-)

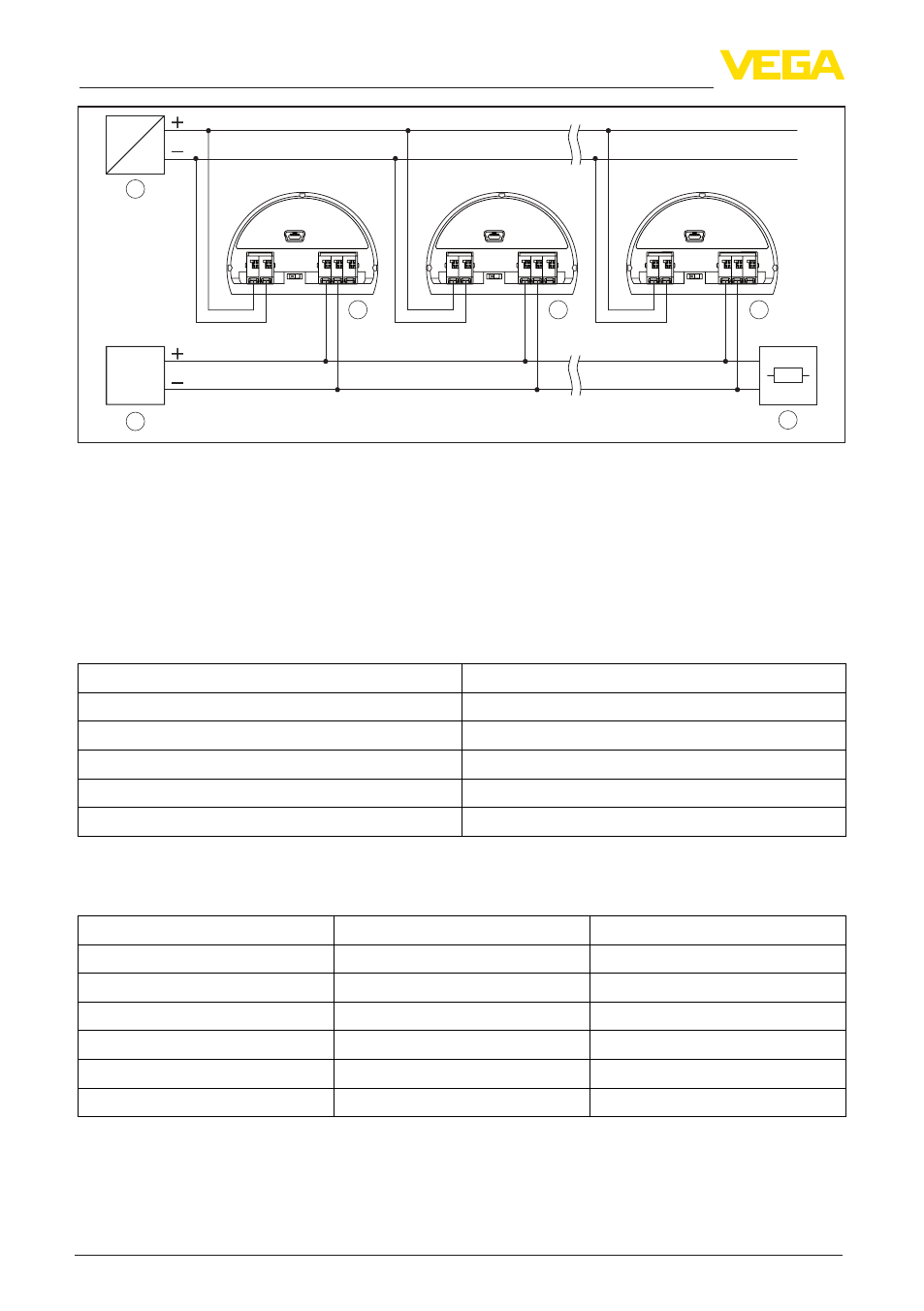

Рис. 45: Архитектура шины Modbus
1 RTU
2 Оконечное сопротивление
3 Абонент шины
4 Питание
Описание протокола
VEGAFLEX 81 может подключаться к следующим удаленным терминалам с протоколом
Modbus RTU или ASCII.
RTU Protocol
ABB Totalflow Modbus RTU, ASCII
Bristol ControlWaveMicro Modbus RTU, ASCII
Fisher ROC Modbus RTU, ASCII
ScadaPack Modbus RTU, ASCII
Thermo Electron Autopilot Modbus RTU, ASCII
Параметры для шинной связи
VEGAFLEX 81 имеет следующие значения по умолчанию:
Параметр Configurable Values Default Value
Baud Rate 1200, 2400, 4800, 9600, 19200 9600
Start Bits 1 1
Data Bits 7, 8 8
Parity None, Odd, Even None
Stop Bits 1, 2 1
Address range Modbus 1 … 255 246
Стартовые биты и информационные биты не могут быть изменены.
Общая конфигурация хоста
Обмен данными, со статусом и переменными, между полевым устройством и хостом
осуществляется через регистры. Для этого требуется конфигурация в хосте. Числа с
