11 Приложение
VEGAPULS 67 • 4 … 20 mA/HART - двухпроводный
36531-R
U-121123
VEGAPULS 67, исполнение с адаптерным фланцем
2
1
138 mm (5.43"
)
31 mm (1.22"
)
20 mm (0.79"
)
8 mm (0.32"
)
ø 75 mm (2.95")
ø 98 mm (3.86")

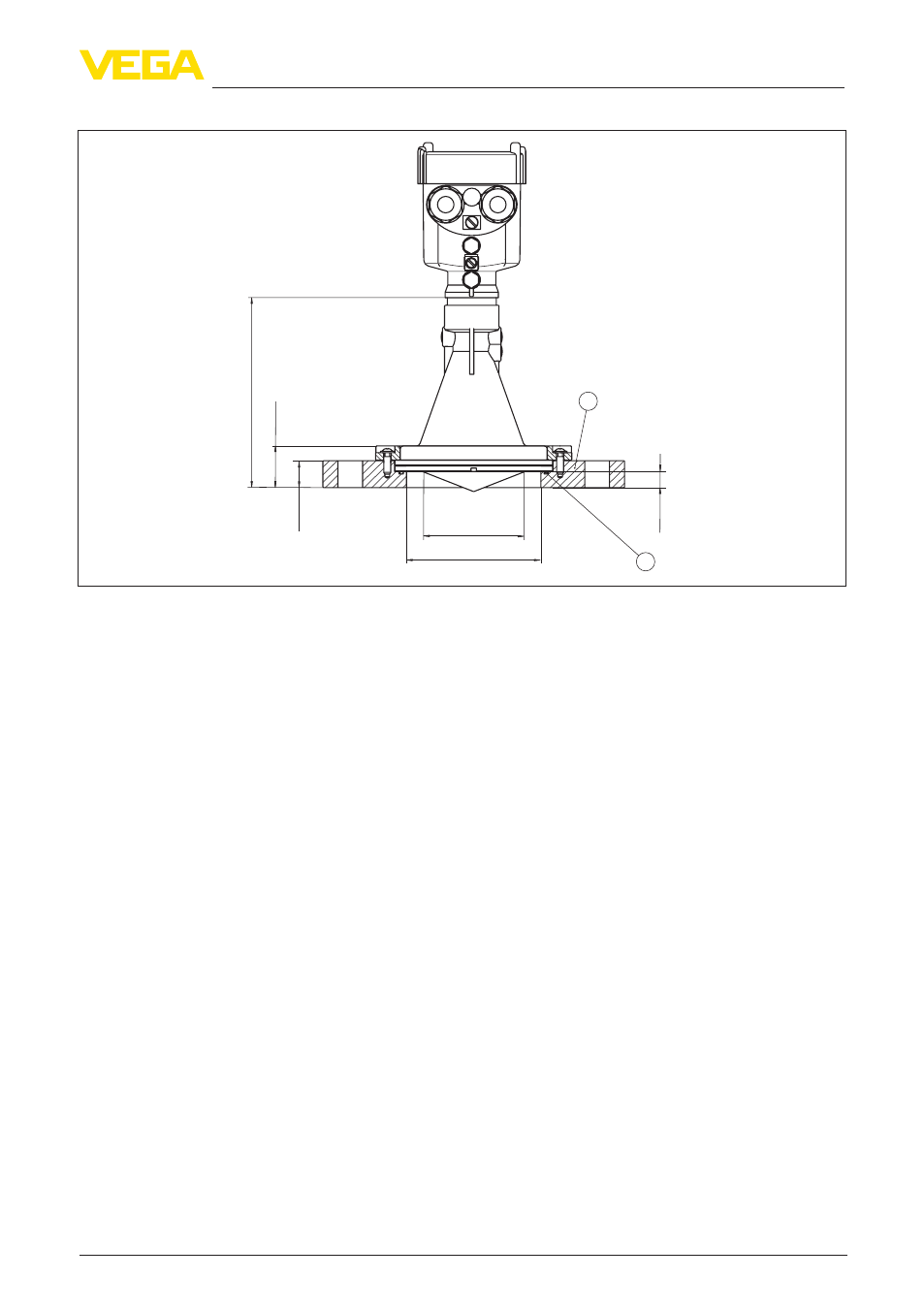

Рис. 62: VEGAPULS 67, адаптерный фланец
1 Адаптерный фланец
2 Уплотнение
