23
4 Монтаж
VEGAPULS 67 • 4 … 20 mA/HART - двухпроводный
36531-R
U-121123

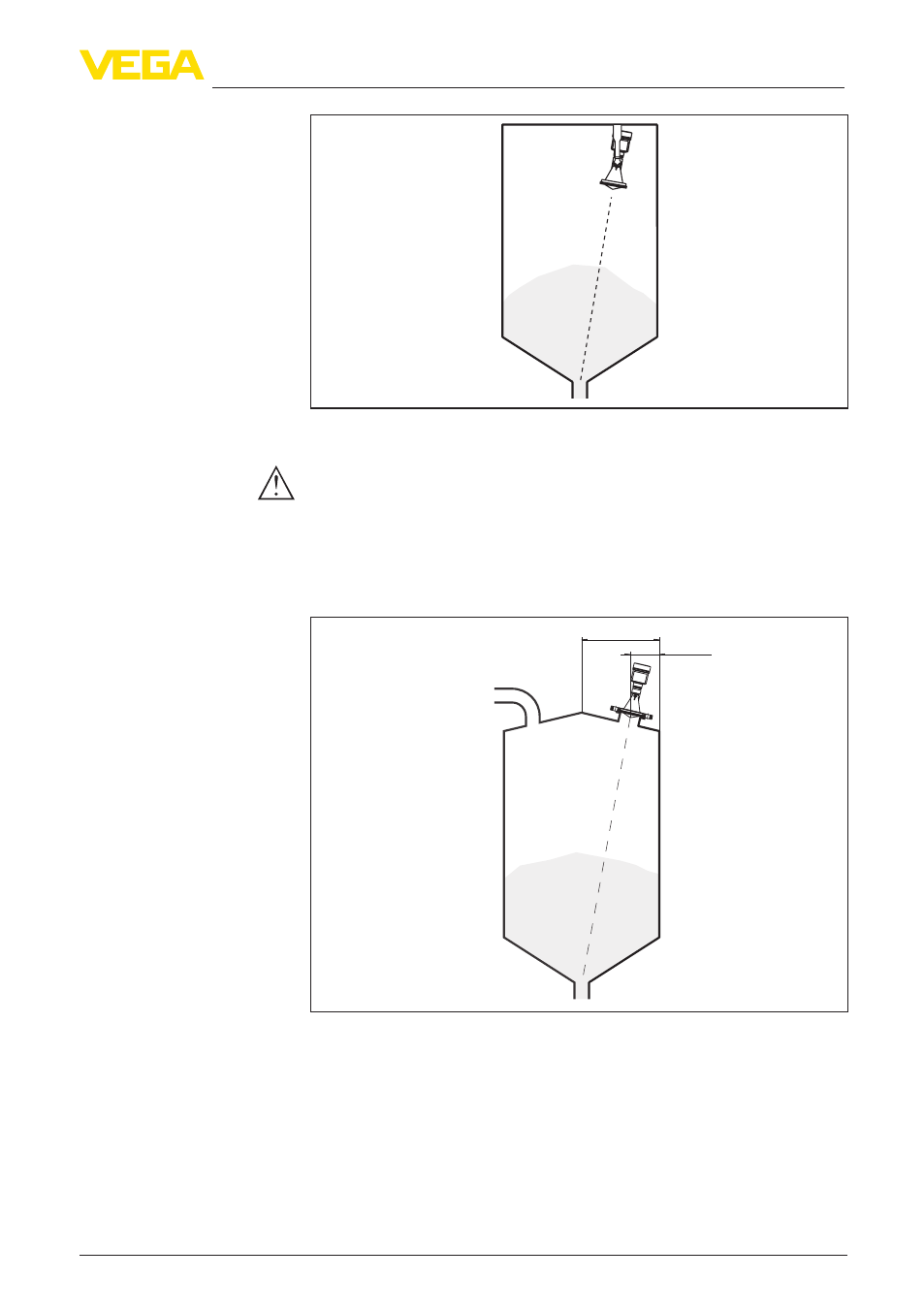

Рис. 17: Монтаж на перекрытии емкости
Осторожно!
При монтаже датчика на перекрытии емкости датчик не должен
погружаться в продукт. В противном случае возможно механиче-
ское повреждение датчика.
В случае цилиндрического силоса с коническим выпуском, мон-
таж выполняется на патрубке. Рекомендуемая позиция патрубка
- от трети до половины радиуса емкости.
r
r r...
/ 1 3 / 1 2
Рис. 18: Монтажная позиция и ориентация
Уровень больших насыпей можно измерять с помощью не-
скольких датчиков, смонтированных, например, на кран-балке.
При наличии насыпных конусов, датчики нужно направить, по
возможности, перпендикулярно по отношению к поверхности
продукта.
Датчики не влияют друг на друга.
Насыпи
