Страница 16
16
4 Монтаж
VEGAPULS 67 • 4 … 20 mA/HART - двухпроводный
36531-R
U-121123

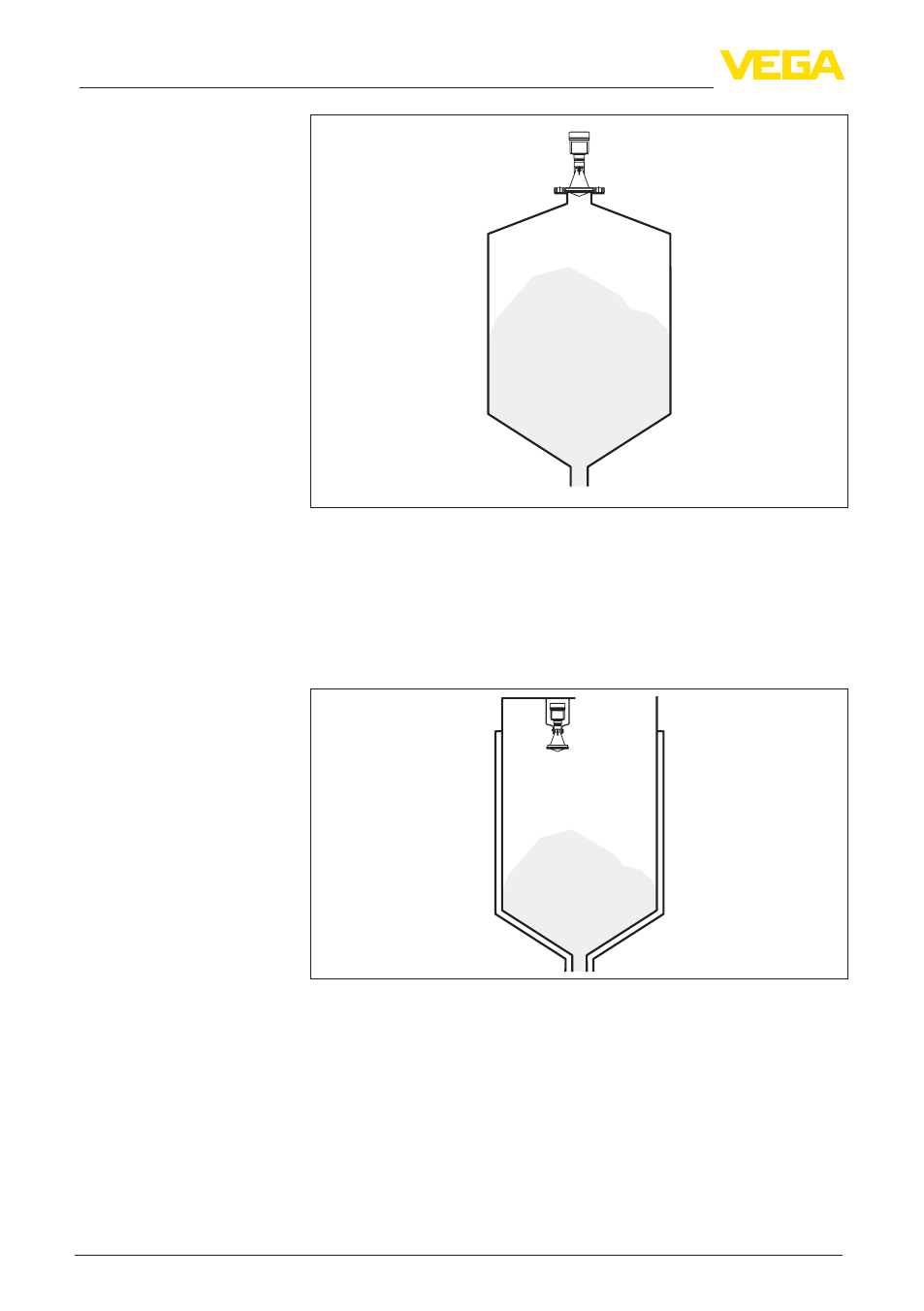

Рис. 5: Фланцевый монтаж радарного датчика
4.3 Монтажная скоба
С помощью монтажной скобы датчик может устанавливаться на
стенке емкости, перекрытии силоса или на кронштейне. Мон-
тажная скоба позволяет легко ориентировать датчик по отноше-
нию к поверхности сыпучего продукта в открытых емкостях.
Рис. 6: Радарный датчик с монтажной скобой
Монтажная скоба, поставляемая вместе с прибором, не при-
креплена к нему. Сначала ее необходимо прикрепить к датчику
с помощью трех винтов с внутренним шестигранником M5 x 10
и пружинных шайб (макс. момент затяжки см. п. "Технические
данные"). Необходимый инструмент: торцовый шестигранный
ключ, размер 4.
Привинчивать скобу к датчику можно двумя способами. В зави-
симости от выбранного способа можно установить разный угол
наклона датчика в скобе:
Монтажная скоба
