11 Приложение
VEGAPULS 67 • 4 … 20 mA/HART - двухпроводный
36531-R
U-121123
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продукта.
Базовой плоскостью является уплотнительная по-
верхность фланца.
3
4 2
1

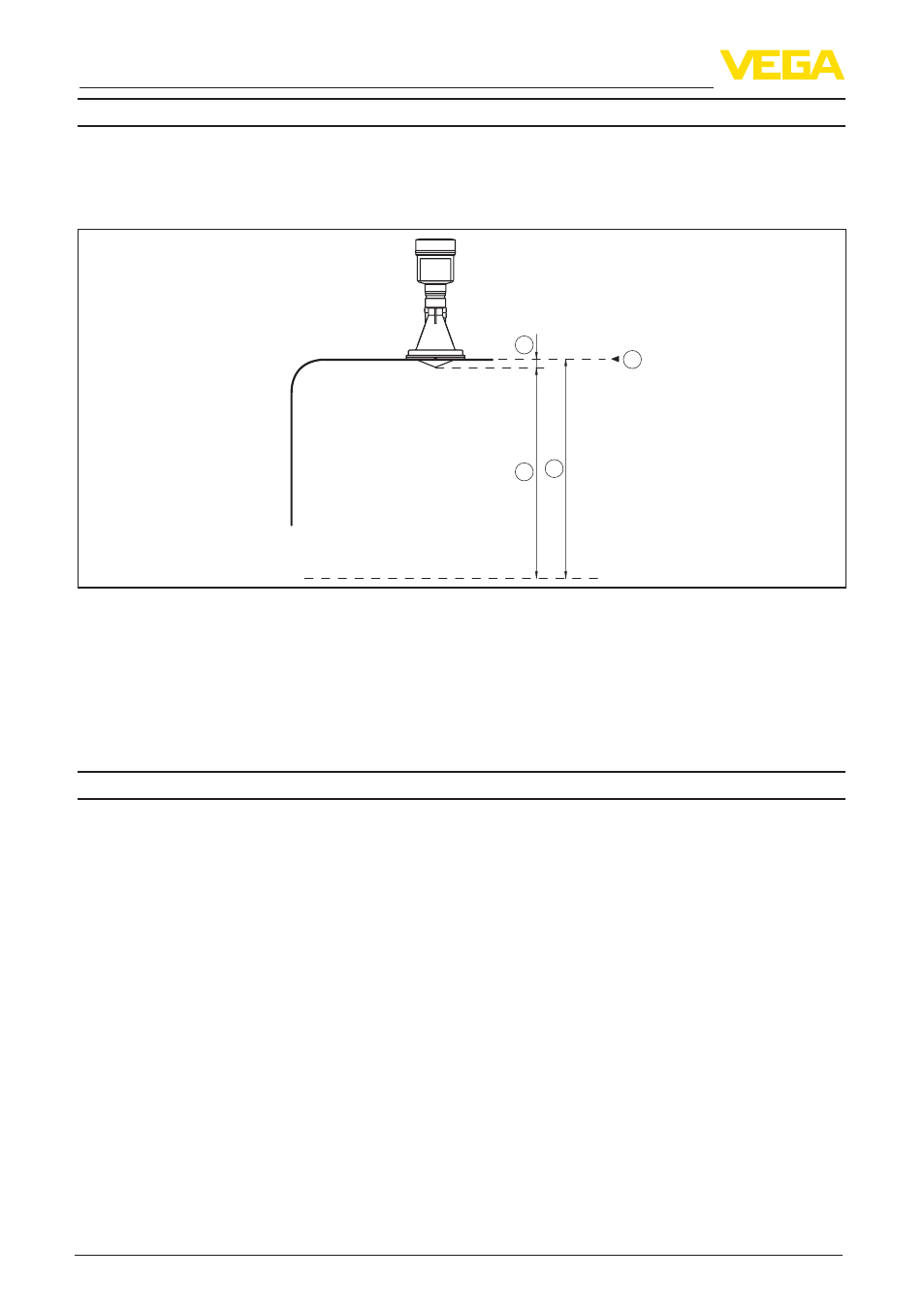

Рис. 52: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения
15 m (49.21 ft)
Рекомендуемый диапазон измерения до 15 м (49.21 ft)
Выходная величина
Выходной сигнал
4 … 20 mA/HART
Исполненная спецификация HART
7.0
Разрешающая способность сигнала
0,3 µA
Сигнал неисправности - токовый вы-
ход (устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
< 3,6 mA
Макс. выходной ток
22 mA
Пусковой ток
≤ 3,6 mA; ≤ 10 mA для 5 мс после включения
Нагрузка
См. диаграмму нагрузки в п. "Питание"
Демпфирование (63 % входной вели-
чины), устанавливаемое
0 … 999 s
Выходные значения HART соотв. HART 7.0
1)
Ʋ PV (Primary Value)
Расстояние до уровня
Ʋ SV (Secondary Value)
Высота уровня как процентное значение
Ʋ TV (Third Value)
Линеаризованное процентное значение
Ʋ QV (Fourth Value)
Измеренное значение в пересчете
1)
Значения по умолчанию, могут присваиваться произвольно
