5 Подключение к источнику питания
VEGAPULS 67 • 4 … 20 mA/HART - двухпроводный
36531-R
U-121123
Электрическое подключение выполнено.
5.3 Схема подключения (однокамерный
корпус)
Рисунок ниже действителен для исполнения без взрывозащиты,
а также для исполнения Ex ia.
5
1
2
+
( )
(-)
6 7 8
4...20mA
2
3
4
1

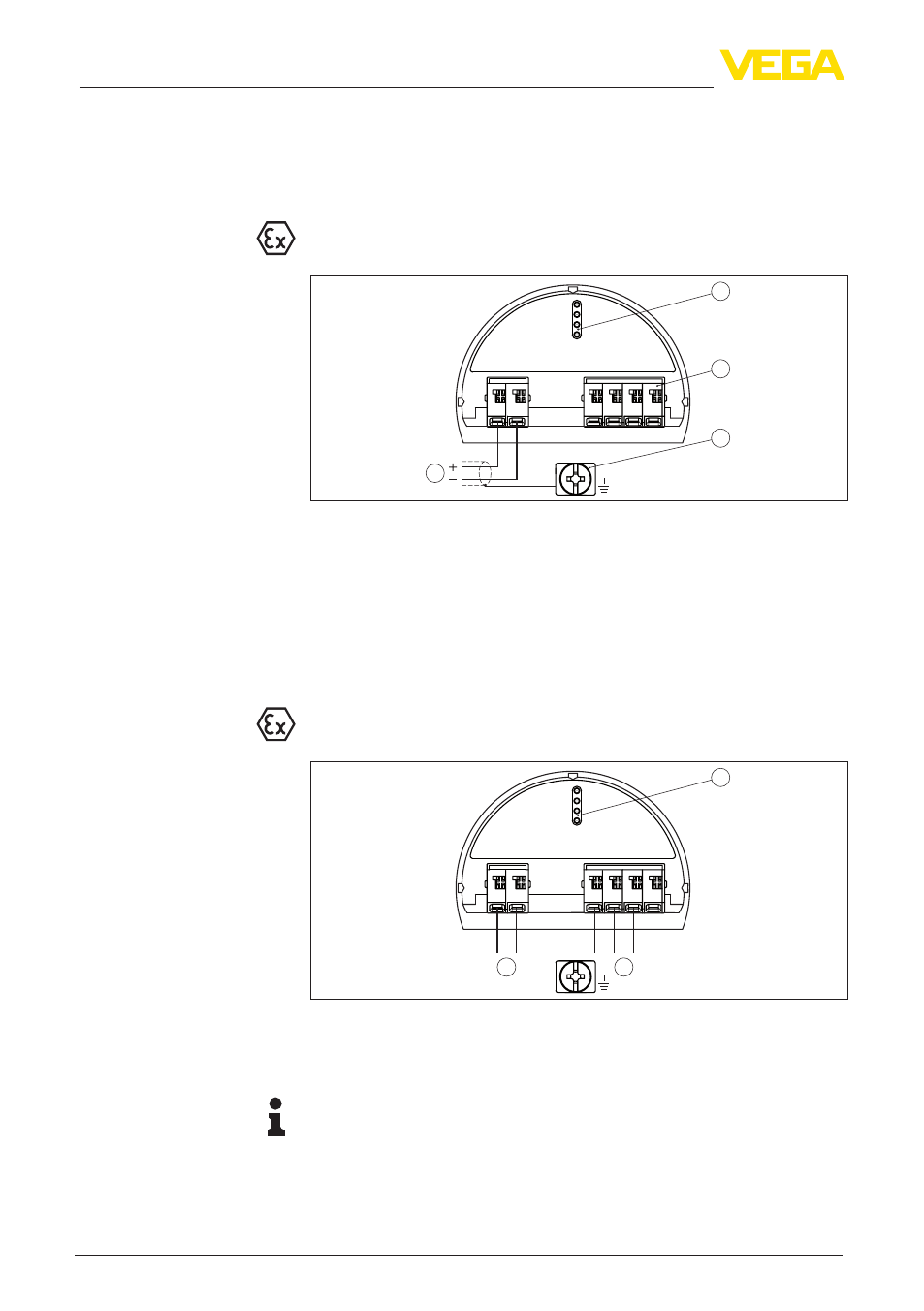

Рис. 27: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного блока индикации и настройки
4 Клемма заземления для подключения экрана кабеля
5.4 Схема подключения (двухкамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащи-
ты, а также для исполнения Ex ia.
5 6 7 8
4...20mA
2
1
2
+
( )
(-)
1
1
Рис. 28: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
Информация:
Подключение выносного блока индикации и настройки при этом
двухкамерном корпусе невозможно.
Отсек электроники
Отсек электроники
