4 Монтаж
VEGAPULS 67 • 4 … 20 mA/HART - двухпроводный
36531-R
U-121123
•
Однокамерный корпус
– Бесступенчато, угол наклона 180°
– Ступенчато, угол наклона 0°, 90° и 180°
•
Двухкамерный корпус
– Бесступенчато, угол наклона 90°
– Ступенчато, угол наклона 0° и 90°

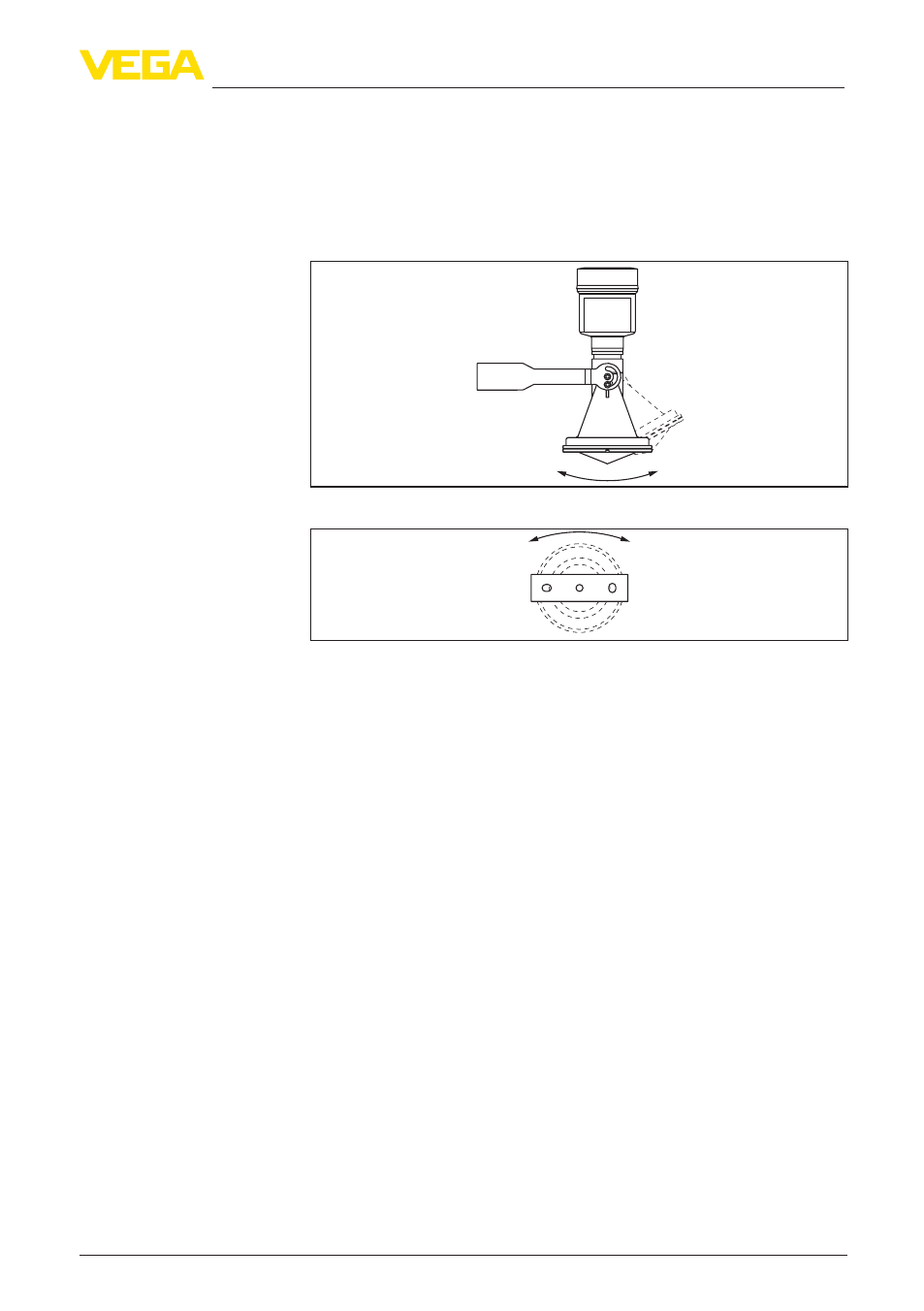

Рис. 7: Установка угла наклона
Рис. 8: При креплении поворачивать в центре
4.4 Указания по монтажу
Для плотного монтажа исполнения с пластиковой рупорной
антенной и накидным или адаптерным фланцем выполнить
следующее:
1. Использовать подходящее плоское уплотнение, например из
EPDM, с твердостью по Шору 25 или 50
2. Число винтов фланца соответствует числу отверстий во
фланце
3. Все винты затянуть с моментом, указанным в технических
данных
Излучаемые датчиком радарные импульсы являются электро-
магнитными волнами. Плоскость поляризации определяется
направлением электрической составляющей. Поворачивая при-
бор на присоединительном фланце или в резьбовом патрубке,
можно за счет положения плоскости поляризации добиться
заметного уменьшения влияния ложных эхосигналов.
Положение плоскости поляризации обозначено метками на
приборе.
Плотный монтаж
пластиковой рупорной
антенны
Плоскость поляризации
