35
6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 67 • 4 … 20 mA/HART - двухпроводный
36531-R
U-121123
1 2

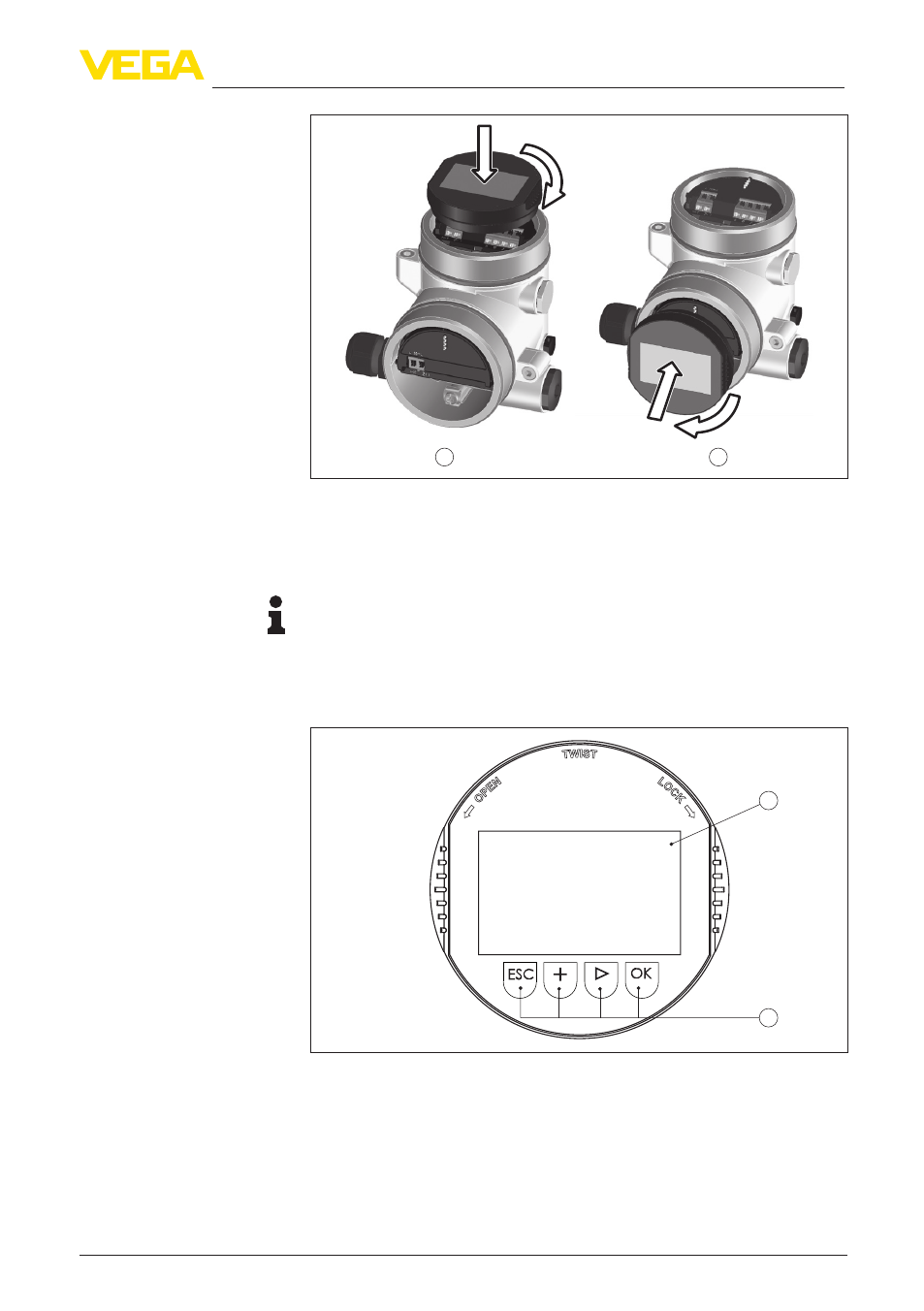

Рис. 36: Установка модуля индикации и настройки в двухкамерном кор-
пусе
1 В отсеке электроники
2 В отсеке подключения (невозможно для исполнений Ex d ia)
Примечание:
При использовании установленного в устройстве модуля ин-
дикации и настройки для местной индикации требуется более
высокая крышка корпуса с прозрачным окошком.
6.2 Система настройки
1
2
Рис. 37: Элементы индикации и настройки
1 ЖК-дисплей
2 Клавиши настройки
•
Клавиша [OK]:
– переход к просмотру меню
– подтверждение выбора меню
– редактирование параметра
Функции клавиш
