VEGAMIP 61
2
1
4
3
15 mm (0.59")
98 mm (3.86")
170 mm / 300 mm (6.69") / (1
1.81")
19 mm (0.75")
ø 75 mm
(2.95")
ø 115 mm
(4.53")
99,5 mm (3.92")
ø 44 mm
(1.73")

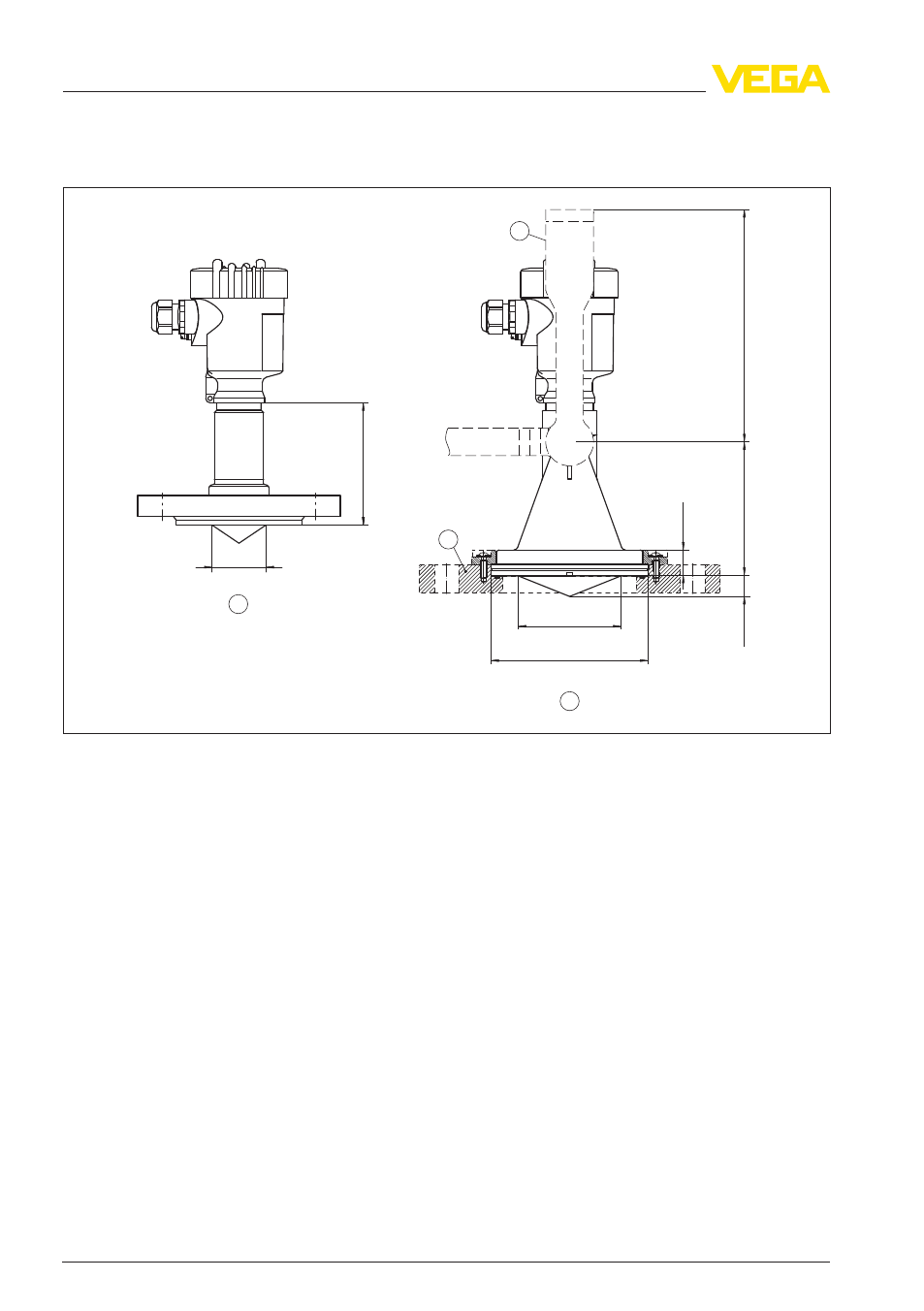

Рис. 41: VEGAMIP 61, герметизированные антенны
1 Герметизированная рупорная антенна с покрытием PTFE - фланцевое исполнение
2 Герметизированная пластиком антенна с покрытием PP
3 Монтажная скоба
4 Адаптерный фланец
