VEGAMIP
61 может применяться для обнаружения продукта в
трубопроводах. На трубопроводах из непроводящих материалов,
таких как пластик или стекло, наличие продукта в трубопроводе
может регистрироваться через стенку трубы.
x

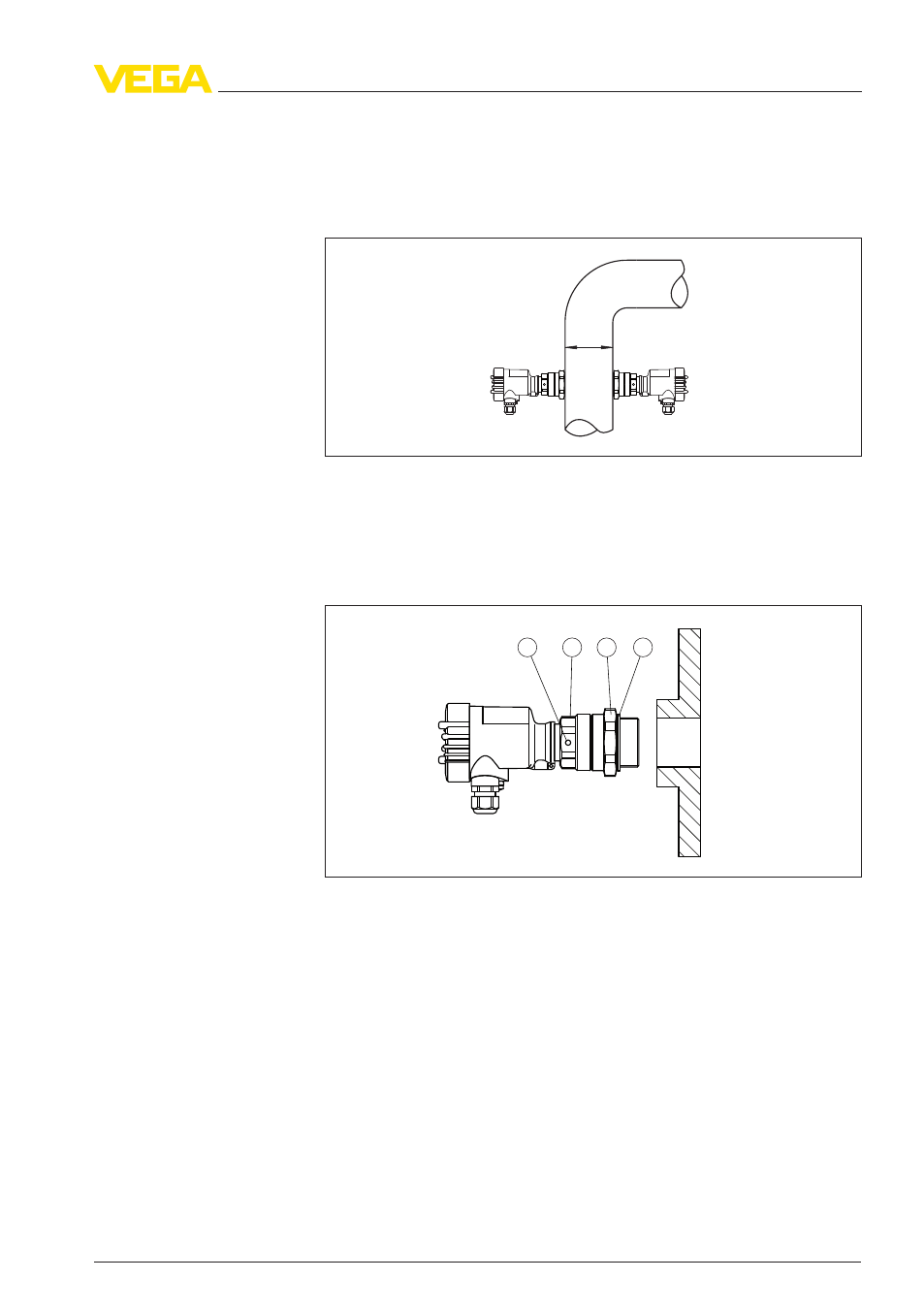

Рис. 7: Монтаж на трубопроводе
x
Минимальное расстояние 100 мм (3.94 in)
VEGAMIP
61 в резьбовом исполнении монтируется следующим
образом:
1
2
3
4
Рис. 8: VEGAMIP 61 - резьбовое исполнение G1½ A
1
Метка поляризации
2
Шестигранник прибора
3
Контргайка
4
Уплотнение к процессу
1
Перед ввертыванием вложить поставляемое в комплекте
уплотнение (1)
2
Для ввертывания VEGAMIP 61 использовать шестигранник
прибора (3) под его корпусом.
Ввернуть прибор и прочно затянуть вилочным гаечным
ключом
3
Датчик снова немного повернуть назад (max. 180°), чтобы
метка поляризации (4) заняла нужное положение
Трубопроводы
Резьбовое исполнение
VEGAMIP R
61 • - реле
17
4 Монтаж
