5
.3
Схема подключения (однокамерный
корпус)
Рекомендуется подключать VEGAMIP 61 таким образом, чтобы
цепь тока переключения при сигнализации уровня, обрыве цепи
или неисправности была разомкнута (безопасное состояние).
Информация:
Все реле всегда показаны в обесточенном состоянии.
3
2
1

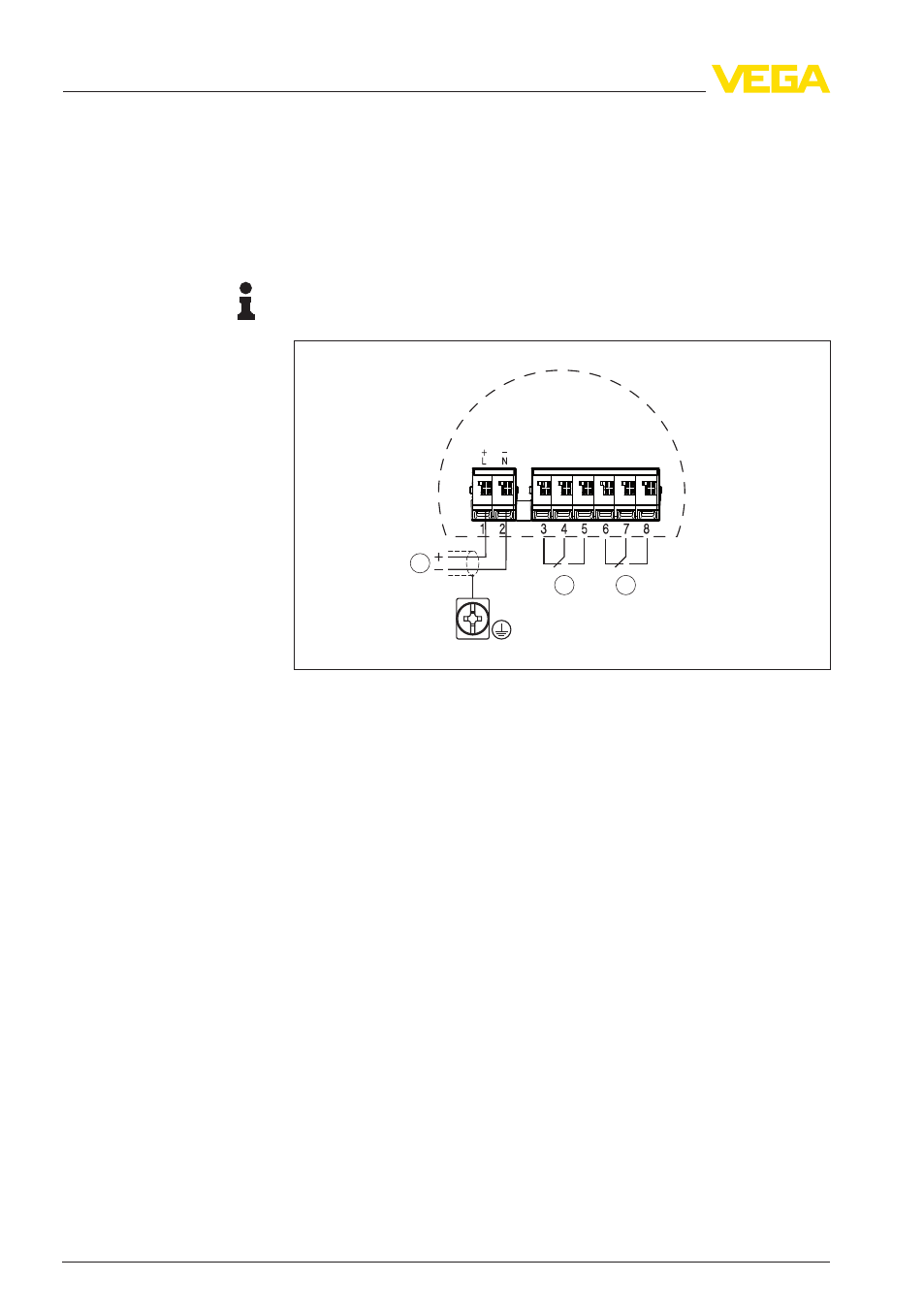

Рис. 16: Схема подключения принимающего блока - VEGAMIP 61
(
приемник)
1
Релейный выход
2
Релейный выход
3
Питание
При подключении к ПЛК следует учитывать минимальную
мощность переключения реле.
В случае необходимости, нужно параллельно входу ПЛК под-
ключить соответствующее сопротивление. При напряжении U
B
24 V и внутреннем сопротивлении ПЛК R
i
>
100 kΩ дополни-
тельное сопротивление нагрузки R
L
должно быть в пределах от
6,8 до 8,2 kΩ.
Схема подключения
Подключение к ПЛК
26
VEGAMIP R
61 • - реле
5 Подключение к источнику питания
