Возможны семь ступеней установки задержки переключения в
пределах от 100 мс до 20 с.
200
ms
100
ms
500
ms
1 s 2 s 5 s 20 s

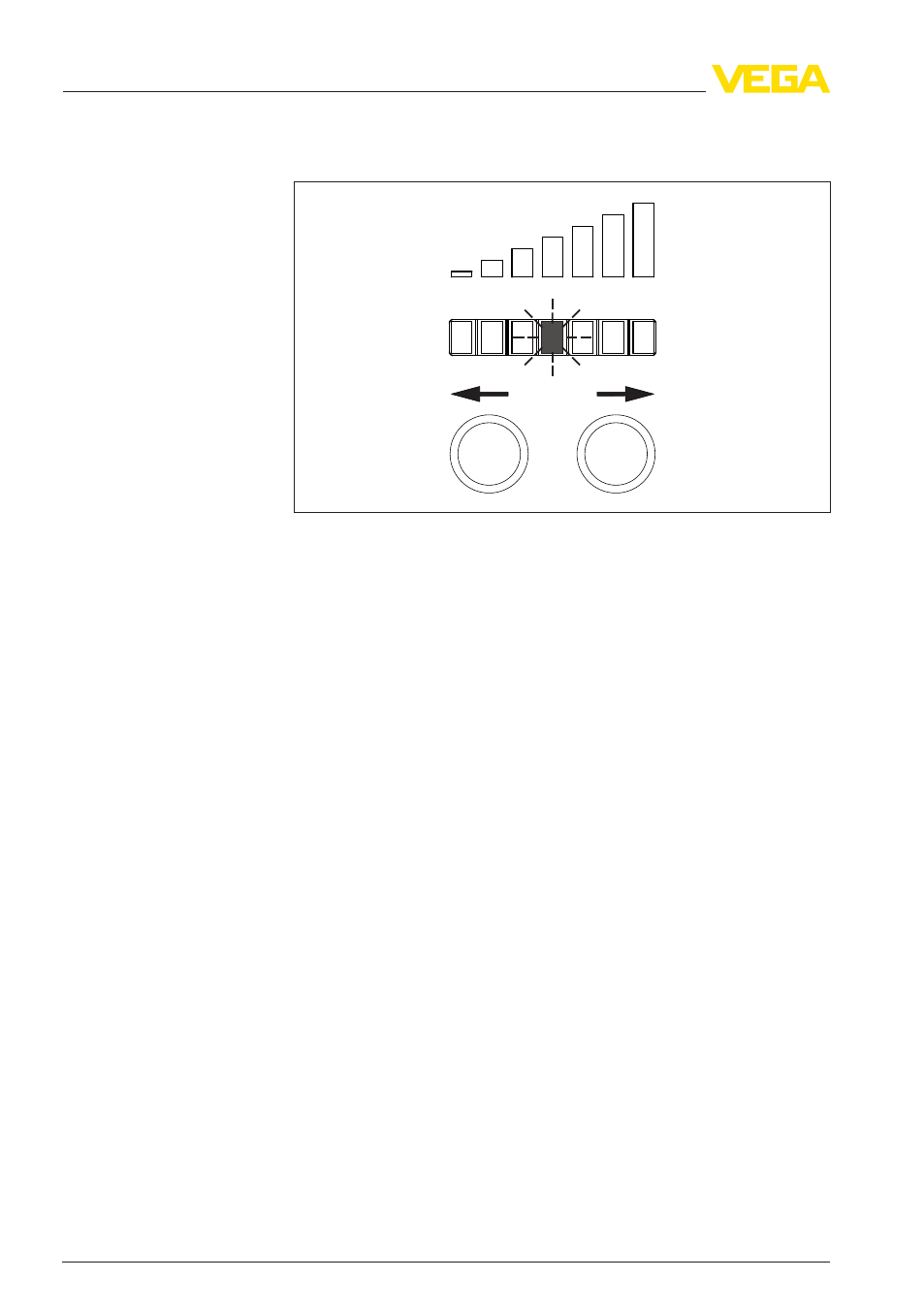

Рис. 38: Установка задержки переключения - светодиодный индикатор
мигает
Если индикация смещается вправо, то задержка переключения
увеличивается, если влево, то задержка переключения умень-
шается.
Прибл. через 10 с индикаторная полоска автоматически пере-
ключается назад на индикацию текущего уровня приема.
Чтобы проверить, правильно ли установлена точка переключе-
ния, можно рукой или металлической пластиной смоделировать
заполнение между передающим и принимающим блоками. Если
при этом контрольный индикатор реле изменяет свое состояние,
то функция переключения правильная.
Моделирование
