6 Начальная установка
6 .1 Элементы настройки
Цифры в скобках соответствуют цифровым обозначениям на
следующем рисунке.
6
7
9
8
4
5
1
2
3
1
L N 3
(-) ( )
4 5 6 7 8
2 + 3 4 5 6 7 8

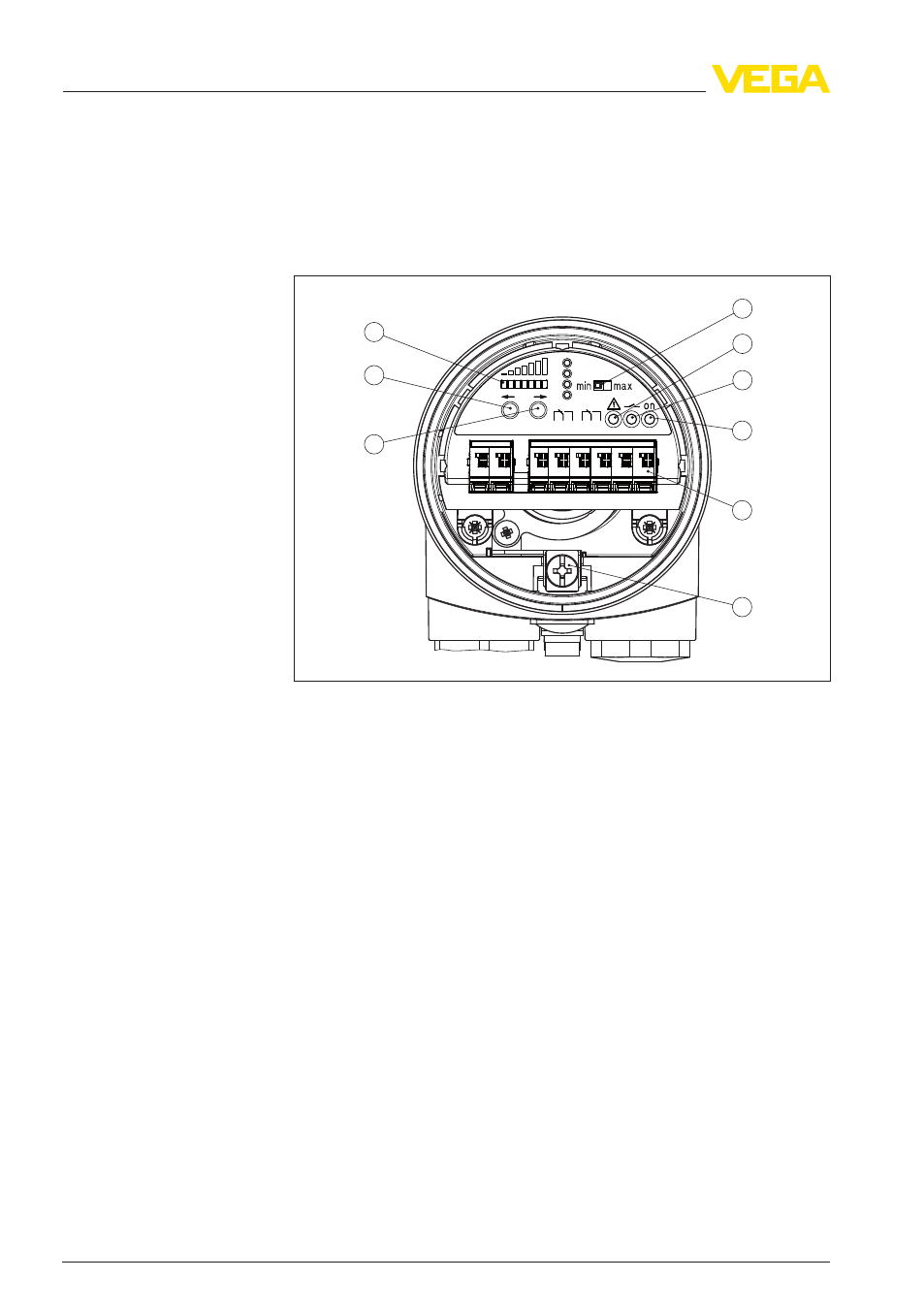

Рис. 18: Блок электроники MP6X R (Принимающее устройство) - релейный
выход
1 Переключатель режимов работы для выбора режима переключения
(min./max.)
2 Светодиодный индикатор неисправности (красный)
3 Светодиодный индикатор состояния переключения (желтый)
4 Светодиодный индикатор работы устройства (зеленый)
5 Соединительные клеммы
6 Клемма заземления
7 Клавиша для установки чувствительности и задержки переключения
(-->)
8 Клавиша для установки чувствительности и задержки переключения
(<--)
9 Светодиодная индикаторная полоска уровня чувствительности
(
желтая)
На блоке электроники находятся три контрольных светодиода.
Светодиодный (красный) индикатор неисправности (2)
Данный индикатор показывает состояние неисправности ус-
тройства.
Контрольные индика-
торы (2, 3, 4)
