В случае сильной абразивности заполняющего продукта,
VEGAMIP
61 следует монтировать с монтажным адаптером или
перед подходящим окошком из материала соответствующей
стойкости.
При сильных вибрациях емкости VEGAMIP 61 следует монтиро-
вать с антивибрационными блоками или резиновыми амортиза-
торами.
1
2

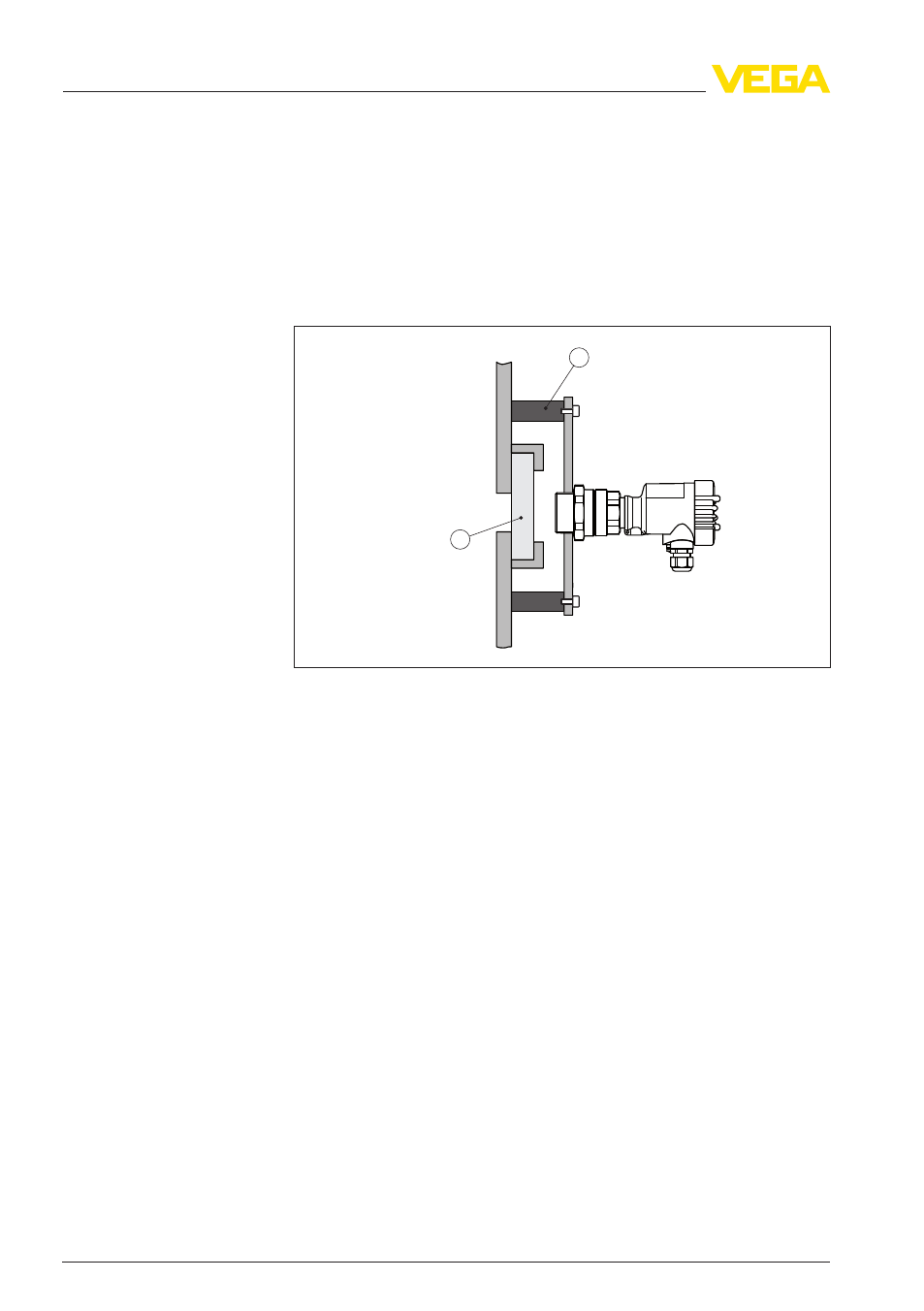

Рис. 11: Монтаж при вибрациях емкости
1
Антивибрационные блоки или резиновые амортизаторы
2
Окошко из непроводящего материала, например: стекла, пластика и
т.д.
Угол
Для обеспечения оптимального сигнала переключения оба
датчика должны быть направлены друг на друга с точностью в
пределах ±5°.
Смещение
Оба датчика могут быть смещены относительно друг друга на
<
5 % расстояния между датчиками (d). например: при расстоя-
нии между датчиками 1000 мм смещение датчиков относительно
друг друга может быть максимум 50 мм.
Основное правило: чем больше антенна и чем лучше она
фокусирует, тем точнее должна быть ориентация.
Абразивный запол-
няющий продукт
Вибрации
Ориентация датчика
