Размеры
VEGAMIP 61
-
исполнения корпуса
~ 69 mm
(2
23
/
32
")
ø 77 mm
(3
1
/
32
")
112 mm (4
13
/
32
")
M20x1,5/
½ NPT
~ 69 mm
(2
23
/
32
")
ø 77 mm
(3
1
/
32
")
117 mm (4
39
/
64
")
M20x1,5/
½ NPT
~ 116 mm (4
9
/
16
")
ø 84 mm (3
5
/
16
")
116 mm (4
9
/
16
")
M20x1,5
M20x1,5/
½ NPT
~ 59 mm
(2
21
/
64
")
ø 80 mm
(3
5
/
32
")
112 mm (4
13
/
32
")
M20x1,5/
½ NPT
1
3
4
2

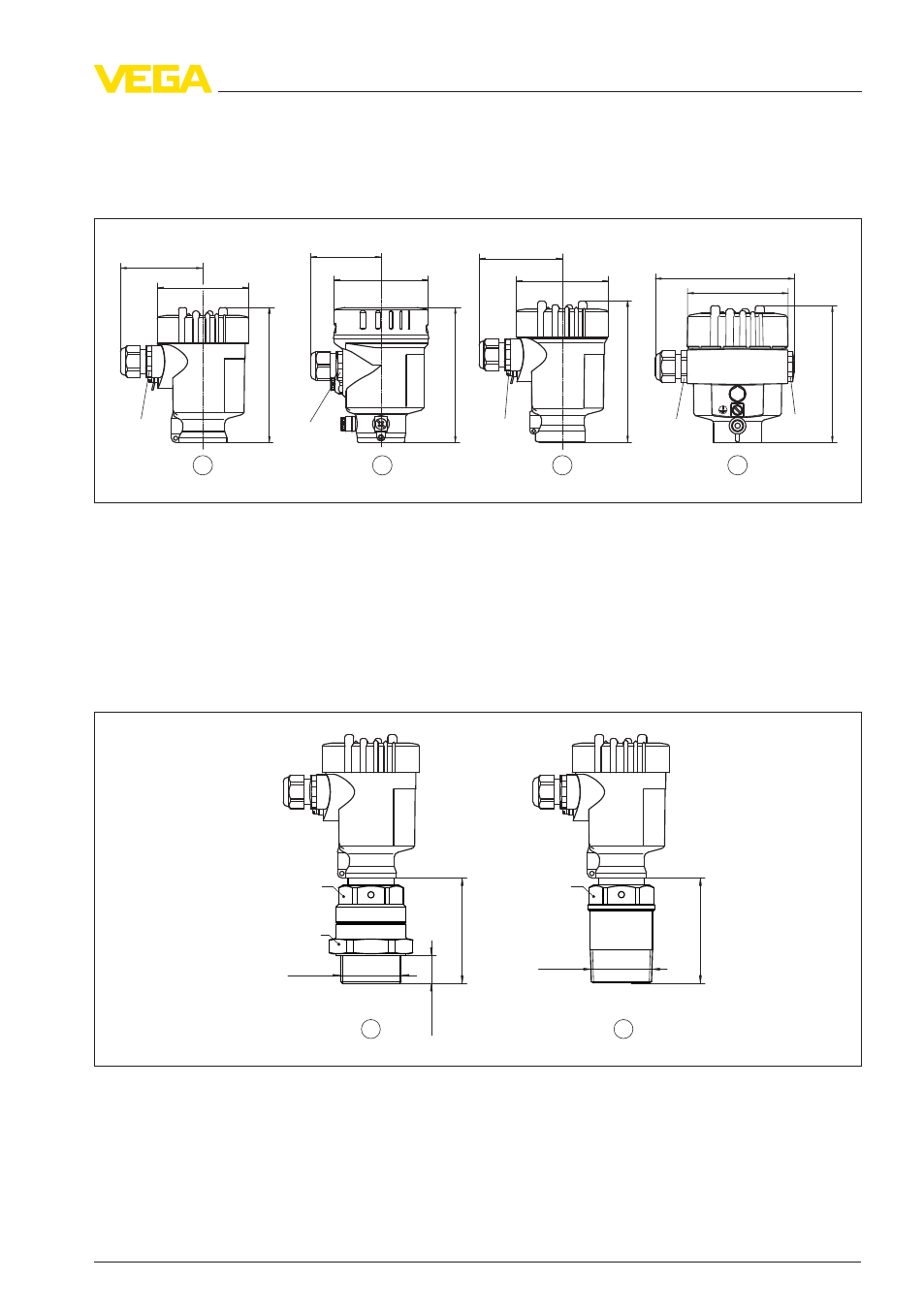

Рис. 39: Исполнения корпуса
1
Пластиковый корпус
2
Корпус из нержавеющей стали, электрополированный
3
Корпус из нержавеющей стали (точное литье)
4
Алюминиевый корпус
VEGAMIP 61
22mm
(0.87")
83mm (3.27")
SW 46 mm
(1.42")
SW 46 mm
(1.42")
SW 60 mm
(1.42")
G1½ A
1½ NPT
83mm (3.27")
1
2
Рис. 40: VEGAMIP 61 в резьбовом исполнении
1
Резьбовое исполнение - рупорная антенна внутри, с покрытием PTFE - G1½ A
2
Резьбовое исполнение - рупорная антенна внутри, с покрытием PTFE - 1½ NPT
