11 Приложение
VEGAPULS 67 • 4 … 20 mA/HART - четырехпроводный
36532-R
U-121123
Ʋ Исполнение для малого напряже-
ния
9,6 … 48 V DC, 20 … 42 V AC, 50/60 Hz
Ʋ Исполнение для сетевого напря-
жения
90 … 253 V AC, 50/60 Hz
Защита от включения с неправильной
полярностью
Встроенная
Макс. потребляемая мощность 4 VA; 2,1 W
Защита
Степень защиты
IP 66/IP 67
Категория перенапряжений III
Класс защиты I
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь от-
личающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com
через "VEGA Tools", а также через www.vega.com/downloads и "Zulassungen".
11.2 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с www.vega.com/downloads и "Zeichnungen" .
Корпус
1
~ 87 mm (3.43")
M16x1,5
ø 84 mm
(3.31")
120 mm (4.72"
)
M20x1,5/
½ NPT

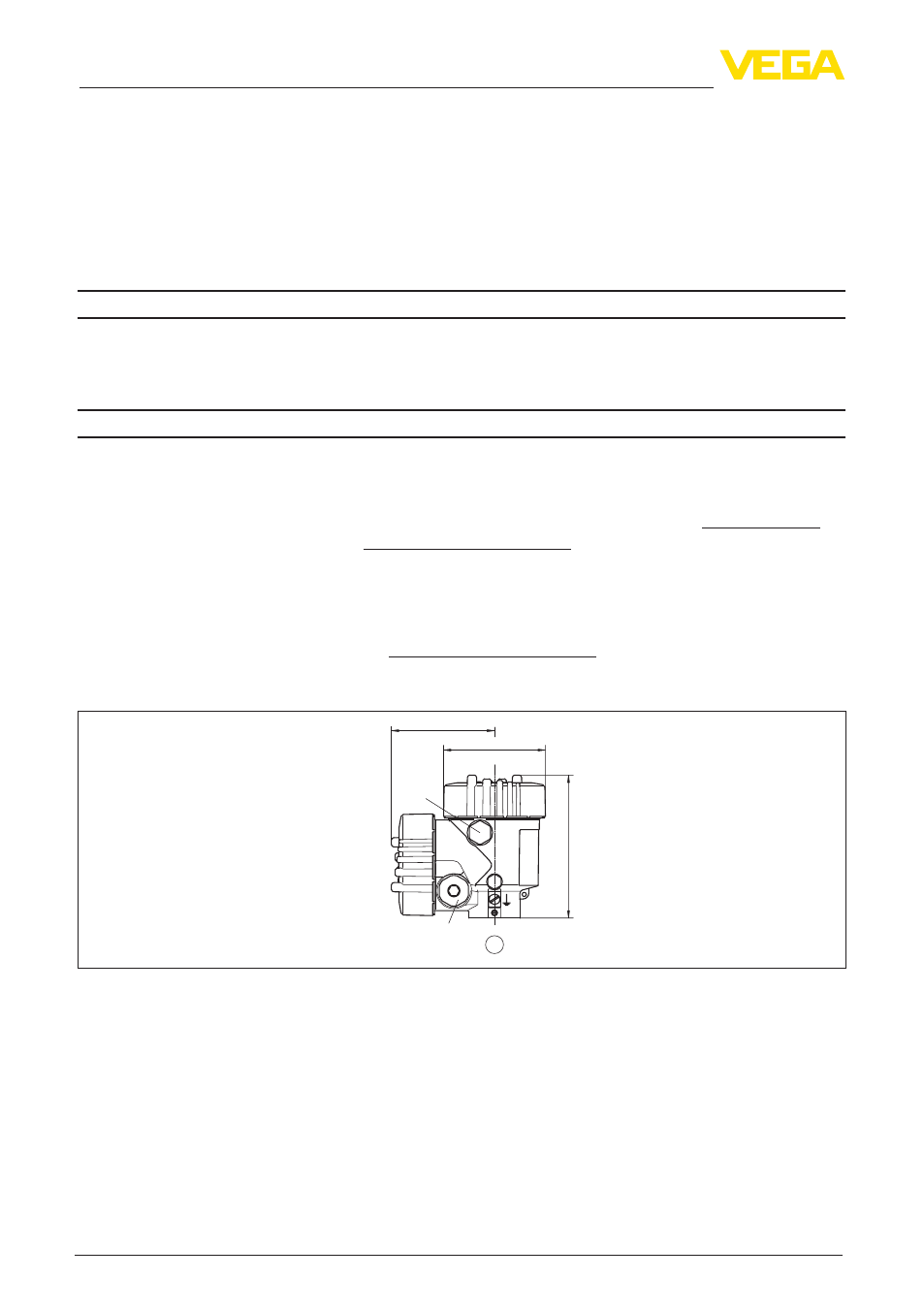

Рис. 49: Размеры корпуса - с установленным модулем индикации и настройки корпус выше на 9 мм
(0.35 in)
