Инструкция по эксплуатации VEGA VEGAPULS 67 (≥ 2.0.0 - ≥ 4.0.0) 4 … 20 mA_HART - four-wire
Страница 24
24
4 Монтаж
VEGAPULS 67 • 4 … 20 mA/HART - четырехпроводный
36532-R
U-121123

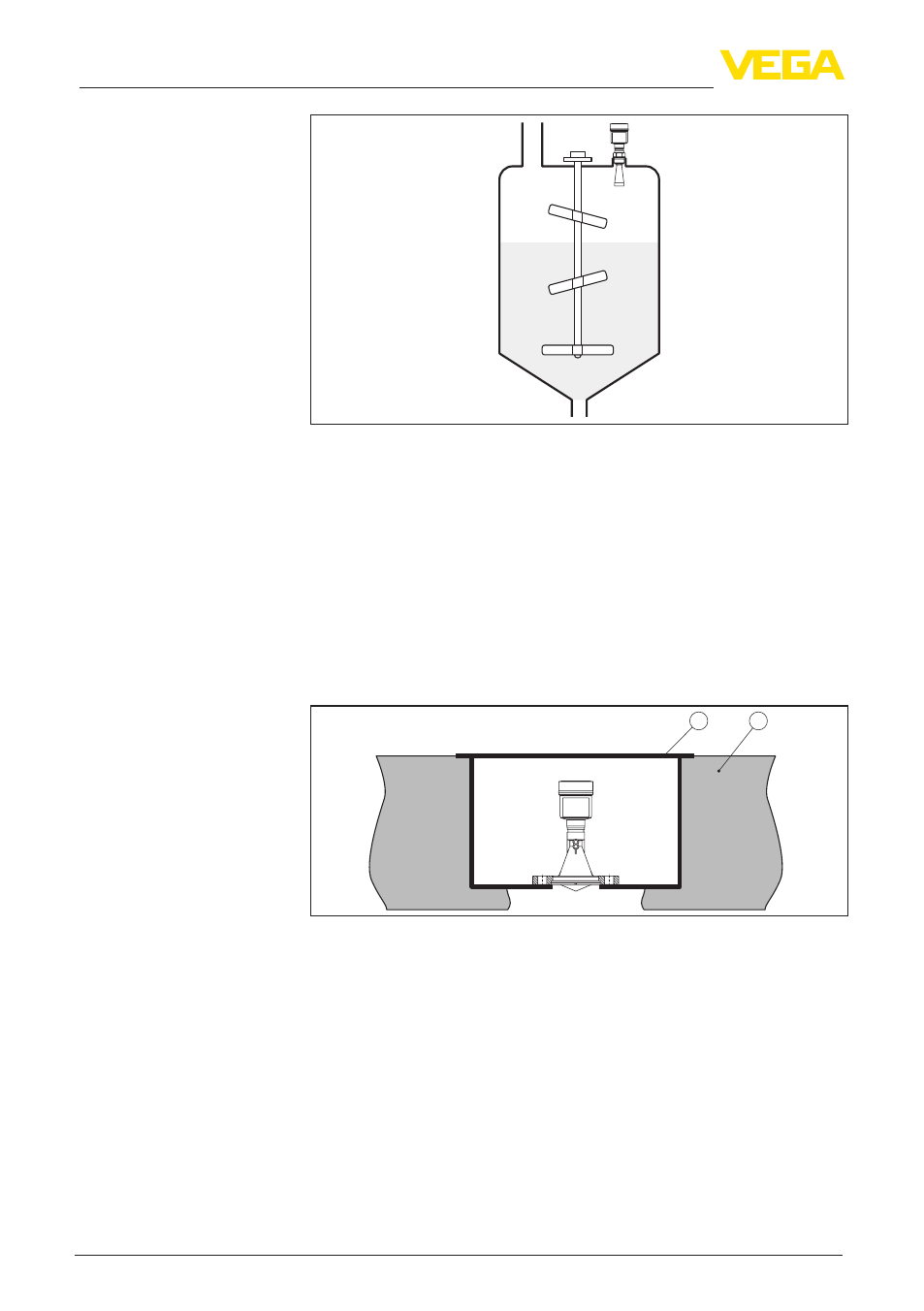

Рис. 21: Мешалки
Для измерения уровня в бетонных силосах датчики могут монти-
роваться в защитных коробах, например в закрытых металличе-
ских коробах, расположенных под полом.
В таких условиях минимальное рассеянное излучение датчика
может отражаться от стенок короба и усиливаться. У датчиков
с пластиковым корпусом это может приводить к шумовой связи.
Для исключения эффекта шумовой связи рекомендуется приме-
нять датчики с корпусом из алюминия или нержавеющей стали
или использовать в коробе материал, поглощающий электромаг-
нитное излучение.
1
2
Рис. 22: Монтаж прибора в коробе под полом
1 Короб под полом
2 Бетонный пол
Для обеспечения устойчивости многокамерного силоса его
перегородки часто делаются из трапецевидного профильного
листа. Монтаж радарного датчика в непосредственной близости
к такой структурированной стенке может привести к значитель-
ным ложным отражениям. Поэтому датчик следует монтировать,
по возможности, на большем расстоянии от перегородок.
Оптимальным будет монтаж на внешней стенке силоса с ори-
ентацией датчика по направлению к выпускному отверстию в
центре силоса.
Монтаж в коробе под
полом
Монтаж в многокамер-
ном силосе
