5 подключение к источнику питания – Инструкция по эксплуатации VEGA VEGAPULS 67 (≥ 2.0.0 - ≥ 4.0.0) 4 … 20 mA_HART - four-wire
Страница 30
30
5 Подключение к источнику питания
VEGAPULS 67 • 4 … 20 mA/HART - четырехпроводный
36532-R
U-121123
power supply
4...20mA
active
passive
commo
n
IS GN
D
5
1
/L
/N
PE
2
+
( )
(-)
6 7
8

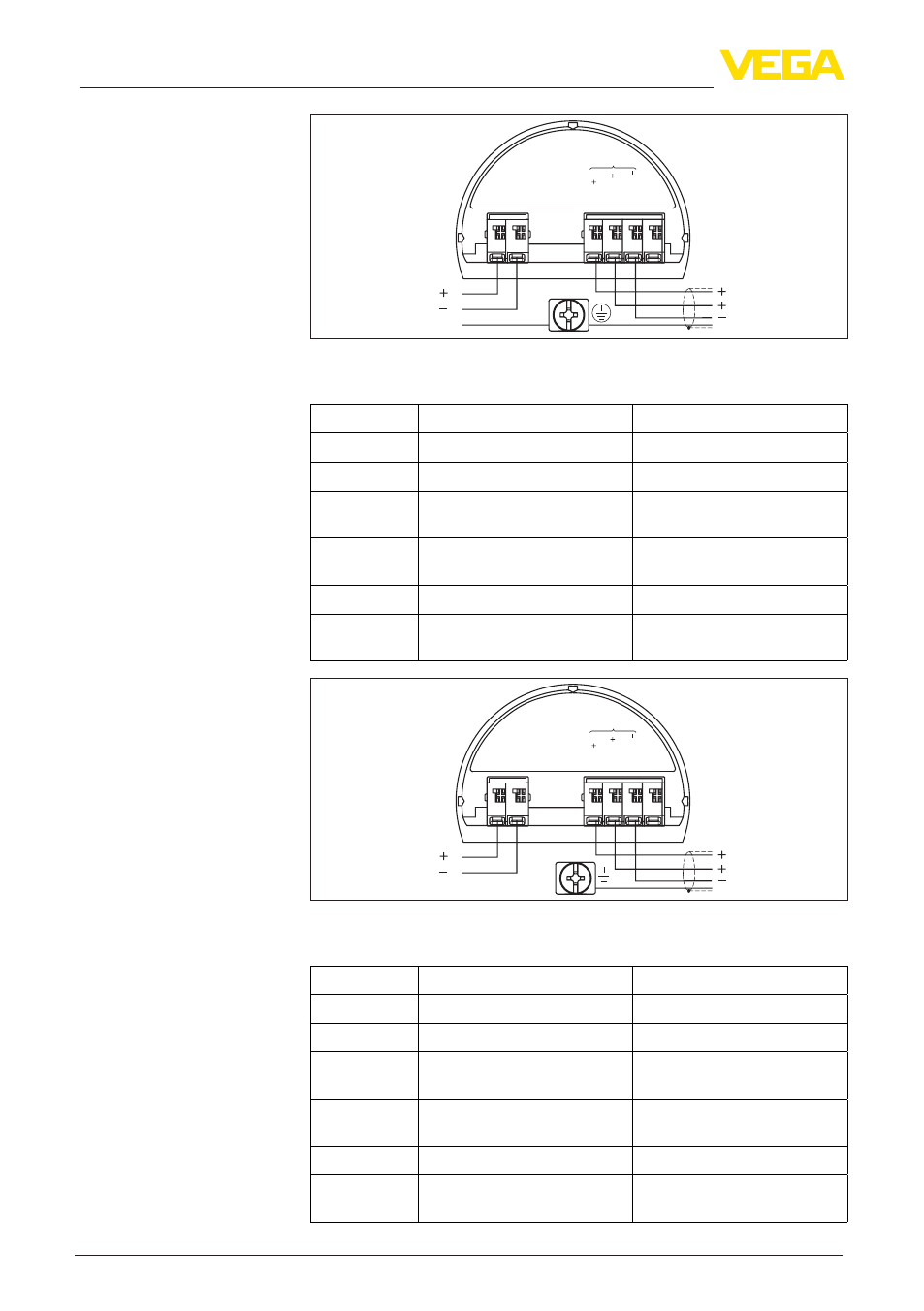

Рис. 28: Отсек подключения в двухкамерном корпусе в случае сетевого
напряжения
Клемма
Функция
Полярность
1
Питание
+/L
2
Питание
-/N
5
Выход 4 … 20 mA (актив-
ный)
+
6
Выход 4 … 20 mA (пассив-
ный)
+
7
Масса - выход
-
8
Функциональная земля при
монтаже по CSA
power supply
4...20mA
active
passiv
e
commo
n
IS GN
D
5
1
/L
/N
2
+
( )
(-)
6 7
8
Рис. 29: Отсек подключения в двухкамерном корпусе в случае малого
напряжения
Клемма
Функция
Полярность
1
Питание
+/L
2
Питание
-/N
5
Выход 4 … 20 mA (актив-
ный)
+
6
Выход 4 … 20 mA (пассив-
ный)
+
7
Масса - выход
-
8
Функциональная земля при
монтаже по CSA
Отсек подключения в
случае сетевого напря-
жения
Отсек подключения в
случае малого напря-
жения
