Быстрый пуск
VEGAPULS 67 • 4 … 20 mA/HART - четырехпроводный
36532-R
U-121123
Быстрый пуск
Быстрый пуск обеспечивает возможность быстрой настройки
прибора при многих применениях. Дальнейшую информацию см.
в соответствующих главах данного руководства по эксплуатации.
1. Расстояние от стенки емкости > 200 мм
200 mm
(7.87")

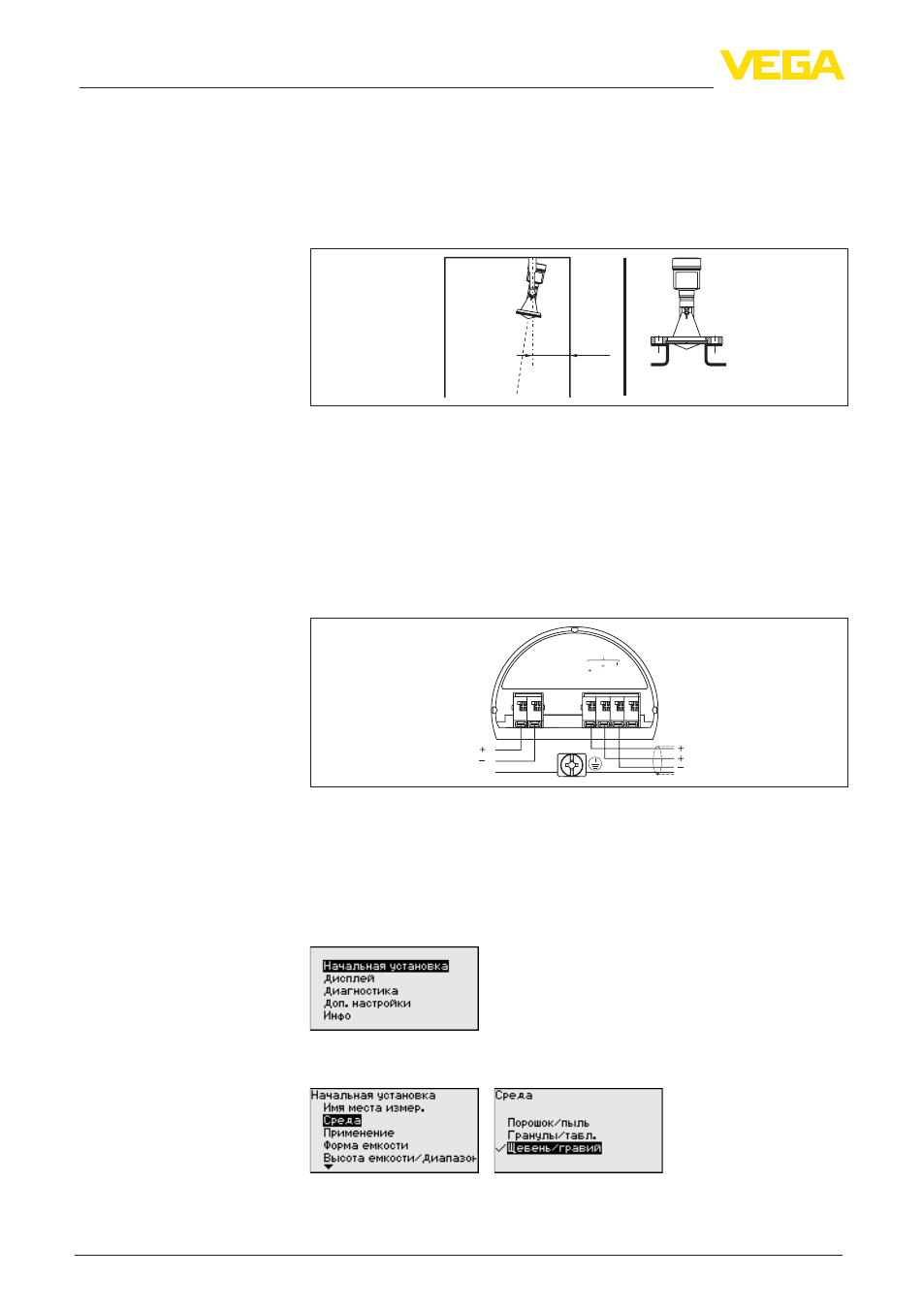

Рис. 1: Расстояние между антенной и стенкой емкости / конструкция
патрубка
2. Патрубок должен быть коротким, с закругленной кромкой
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным типо-
вого шильдика.
2. Подключить устройство в соответствии со следующим ри-
сунком.
power supply
4...20mA
active
passive
commo
n
IS GN
D
5
1
/L
/N
PE
2
+
( )
(-)
6 7
8
Рис. 2: Отсек подключения в двухкамерном корпусе в случае сетевого
напряжения
Дальнейшую информацию см. в гл. "Подключение к источнику
питания".
1. Через модуль индикации и настройки войти в меню "Началь-
ная установка".
2. В меню "Среда" выбрать измеряемую среду, например "Ще-
бень/гравий".
3. В меню "Применение" выбрать емкость, применение и форму
емкости, например силос.
Монтаж
Электрическое подклю-
чение
Установка параметров
