5 Подключение к источнику питания
VEGAPULS 67 • 4 … 20 mA/HART - четырехпроводный
36532-R
U-121123
ся через керамический конденсатор (например, 1 nF, 1500 V).
Тем самым подавляются низкочастотные уравнительные токи,
но сохраняется защитный эффект против высокочастотных по-
мех.
5.2 Подключение
Подключение питания и выхода сигнала осуществляется через
подпружиненные контакты в корпусе.
Подключение к модулю индикации и настройки и интерфейс-
ному адаптеру осуществляется через контактные штырьки в
корпусе.
Информация:
Клеммный блок является съемным и может быть удален с
электроники. Для этого нужно маленькой отверткой поддеть и
вытащить клеммный блок. При установке клеммного блока на-
зад должен быть слышен звук защелкивания.
Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Снять модуль индикации и настройки, если он установлен,
повернув его слегка влево.
3. Ослабить гайку кабельного ввода.
4. Удалить прибл. 10 см обкладки кабеля, концы проводов за-
чистить прибл. на 1 см.
5. Вставить кабель в датчик через кабельный ввод.

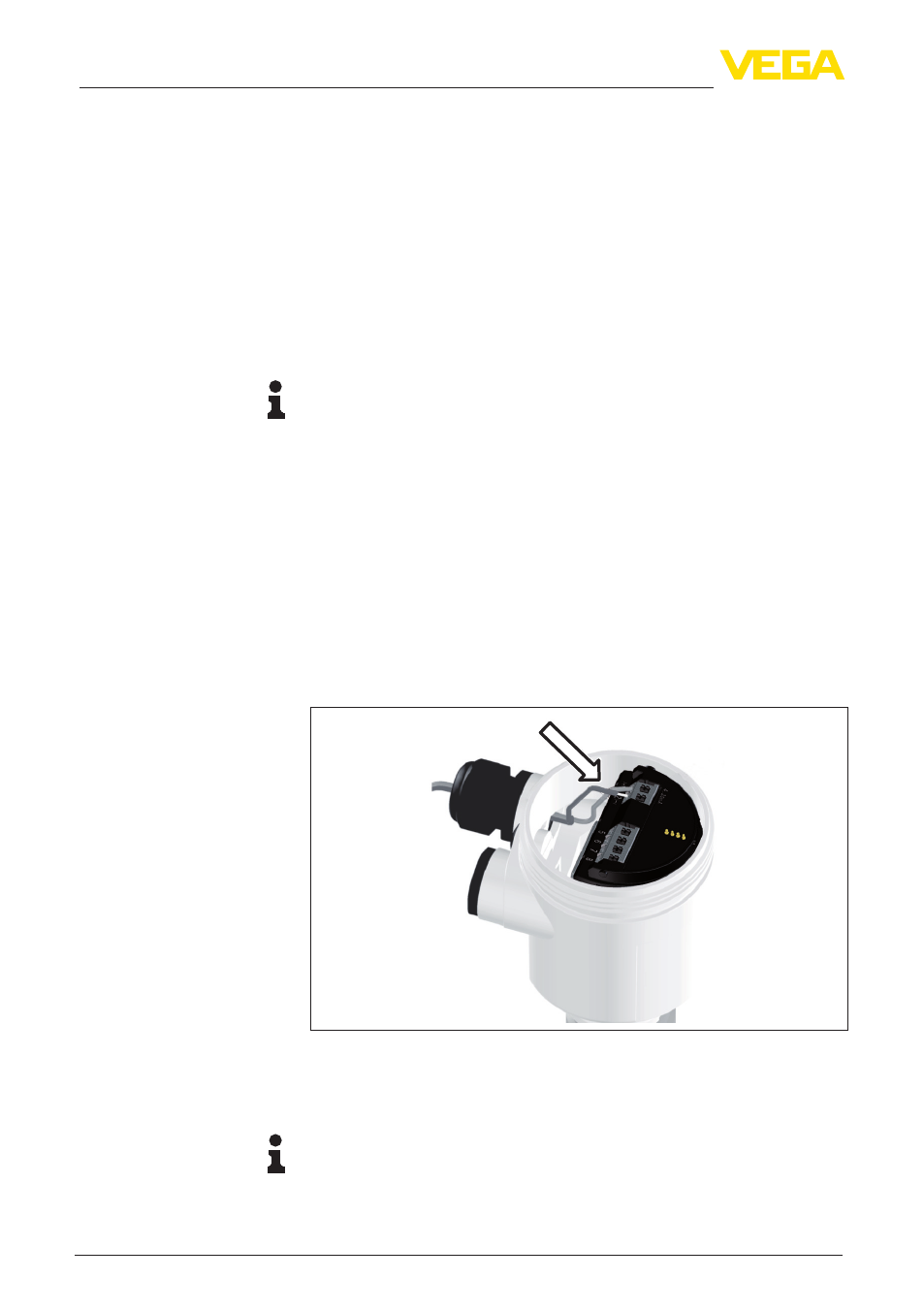

Рис. 26: Подключение: шаги 5 и 6
6. Концы проводов вставить в контакты в соответствии со
схемой подключения.
Информация:
Жесткие провода и гибкие провода с гильзами на концах встав-
ляются прямо в отверстия контактов. В случае гибких проводов
без конечных гильз, чтобы открыть отверстие контакта, нужно
Техника подключения
Порядок подключения
