19
4 Монтаж
VEGAPULS 67 • 4 … 20 mA/HART - четырехпроводный
36532-R
U-121123

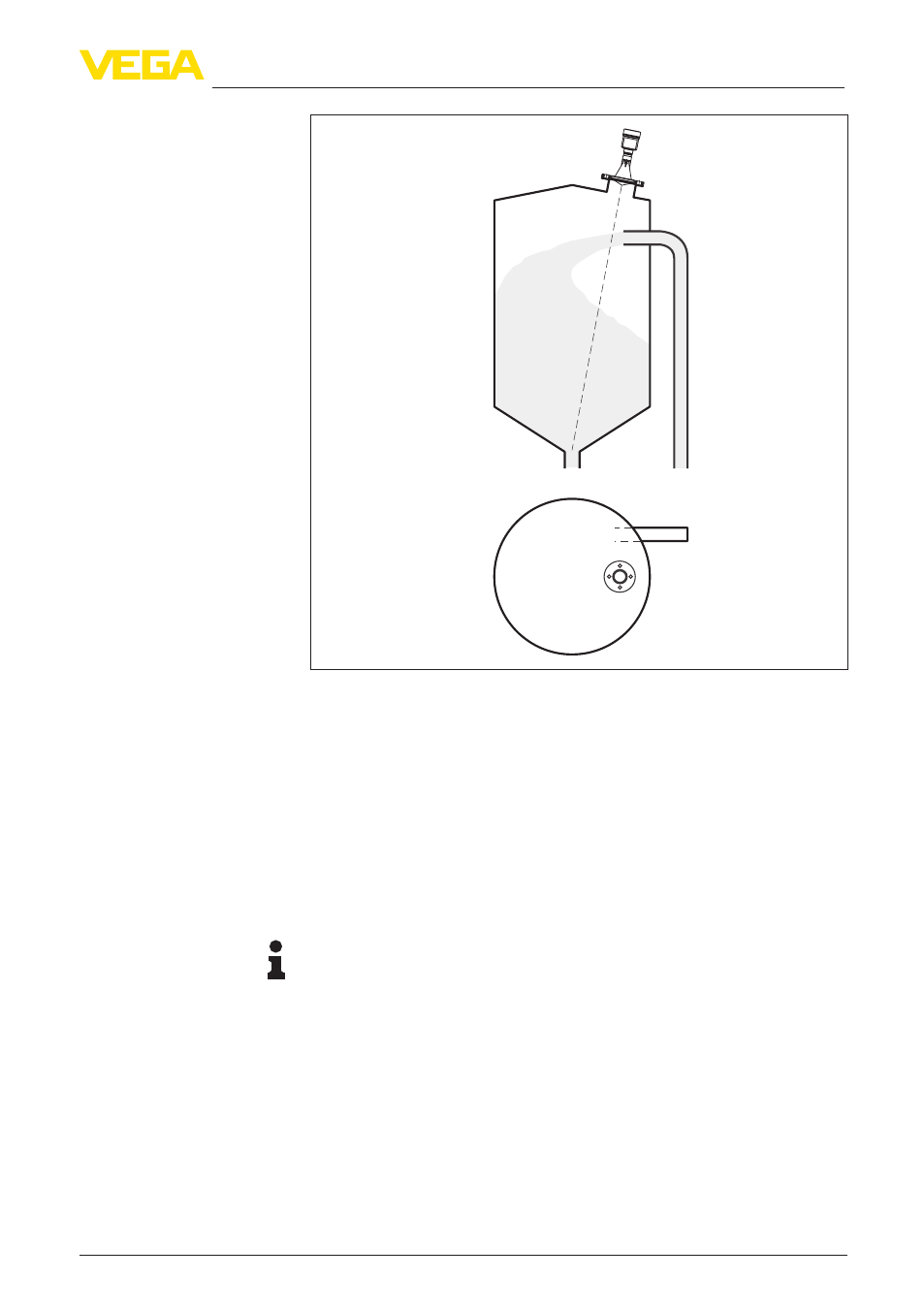

Рис. 12: Монтаж радарного датчика в случае идущего сбоку потока за-
полнения
Для монтажа VEGAPULS 67 на патрубке имеется накидной фла-
нец DN 80 (ASME 3" или JIS 80), а также адаптерный фланец.
У приборов с пластиковым, алюминиевым однокамерным или
нержавеющим корпусом накидной фланец можно надеть через
корпус непосредственно при монтаже на месте. Через алюми-
ниевый двухкамерный корпус накидной фланец надеть нельзя,
поэтому данный способ монтажа нужно указывать при заказе
прибора.
Информация:
Патрубок должен быть, как можно, короче, а конец патрубка
должен быть закругленным, тогда помехи от патрубка емкости
будут незначительными.
Патрубок при пластико-
вой рупорной антенне
