VEGAPULS 67 • 4 … 20 mA/HART - четырехпроводный
36532-R
U-121123
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продукта.
Базовой плоскостью является уплотнительная по-
верхность фланца.
3
4 2
1

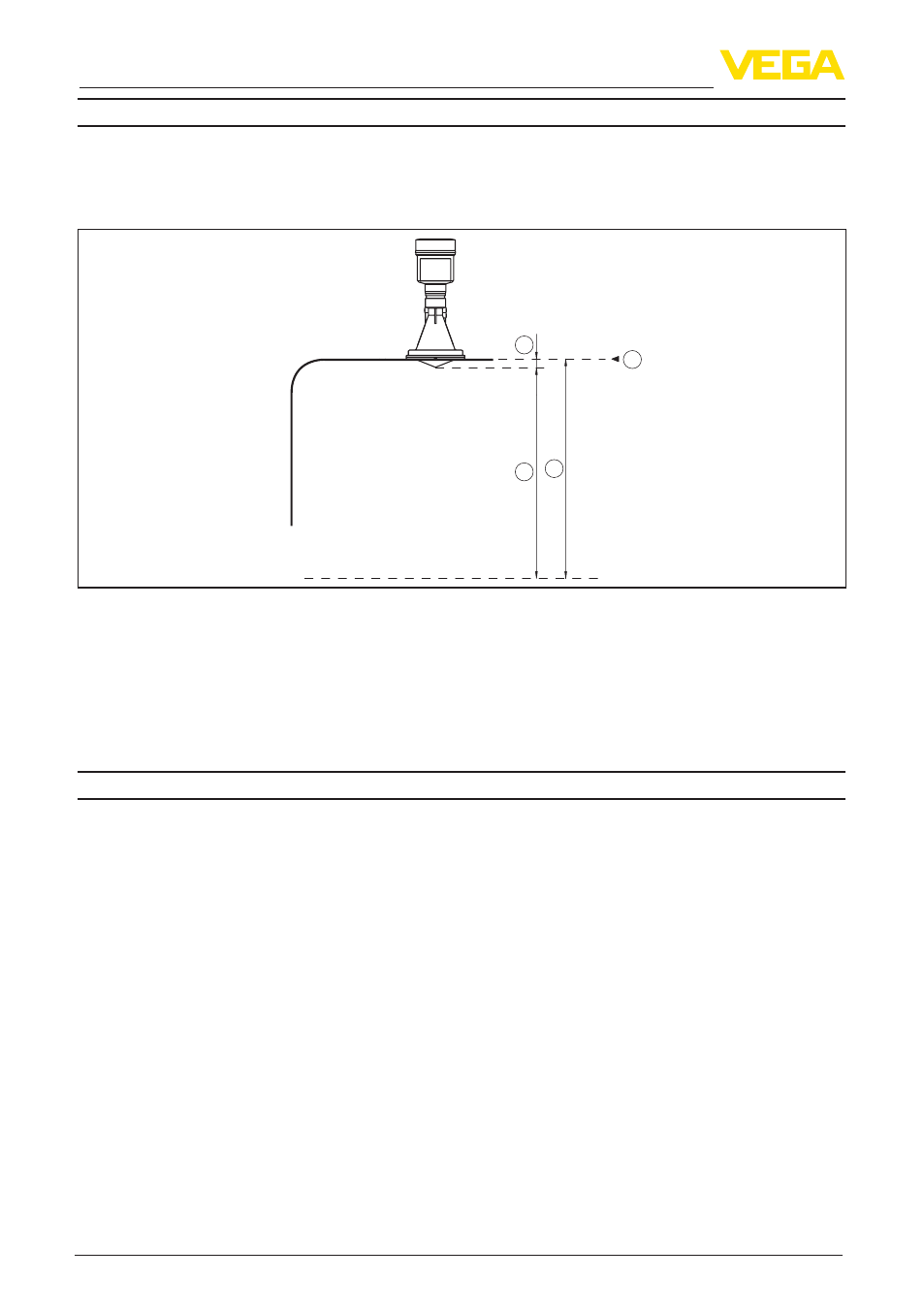

Рис. 47: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения 15 m (49.21 ft)
Рекомендуемый диапазон измерения до 15 м (49.21 ft)
Выходная величина
Выходные сигналы
4 … 20 mA/HART - активный; 4 … 20 mA/HART -
пассивный
Напряжение на клеммах (пассивный
режим)
9 … 30 V DC
Защита при коротком замыкании Имеется
Развязка по напряжению Имеется
Разрешающая способность сигнала 0,3 µA
Сигнал неисправности - токовый вы-
ход (устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
< 3,6 mA
Макс. выходной ток 22 mA
Пусковой ток ≤ 3,6 mA
Нагрузка (4 … 20 mA/HART - актив-
ный)
< 500 Ω
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Выходные значения HART
