81
11 Приложение
VEGAPULS SR 68 • 4 … 20 mA/HART - двухпроводный
38294-R
U-130731
Ʋ Алюминиевый корпус; корпус из
нержавеющей стали (точное литье);
корпус из нержавеющей стали
(электрополированный)
IP 66/IP 68 (0,2 bar)
5)
Ʋ Корпус из алюминия или нерж.
стали ( точное литье) - вариант
IP 66/IP 68 (1 bar)
Категория перенапряжений
III
Класс защиты
III
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайт
через "VEGA Tools", а также через
11.2 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загру
Пластиковый корпус
~ 69 mm
(2.72")
ø 79 mm
(3.11")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 84 mm
(3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
1
2
ø 79 mm
(3.11")

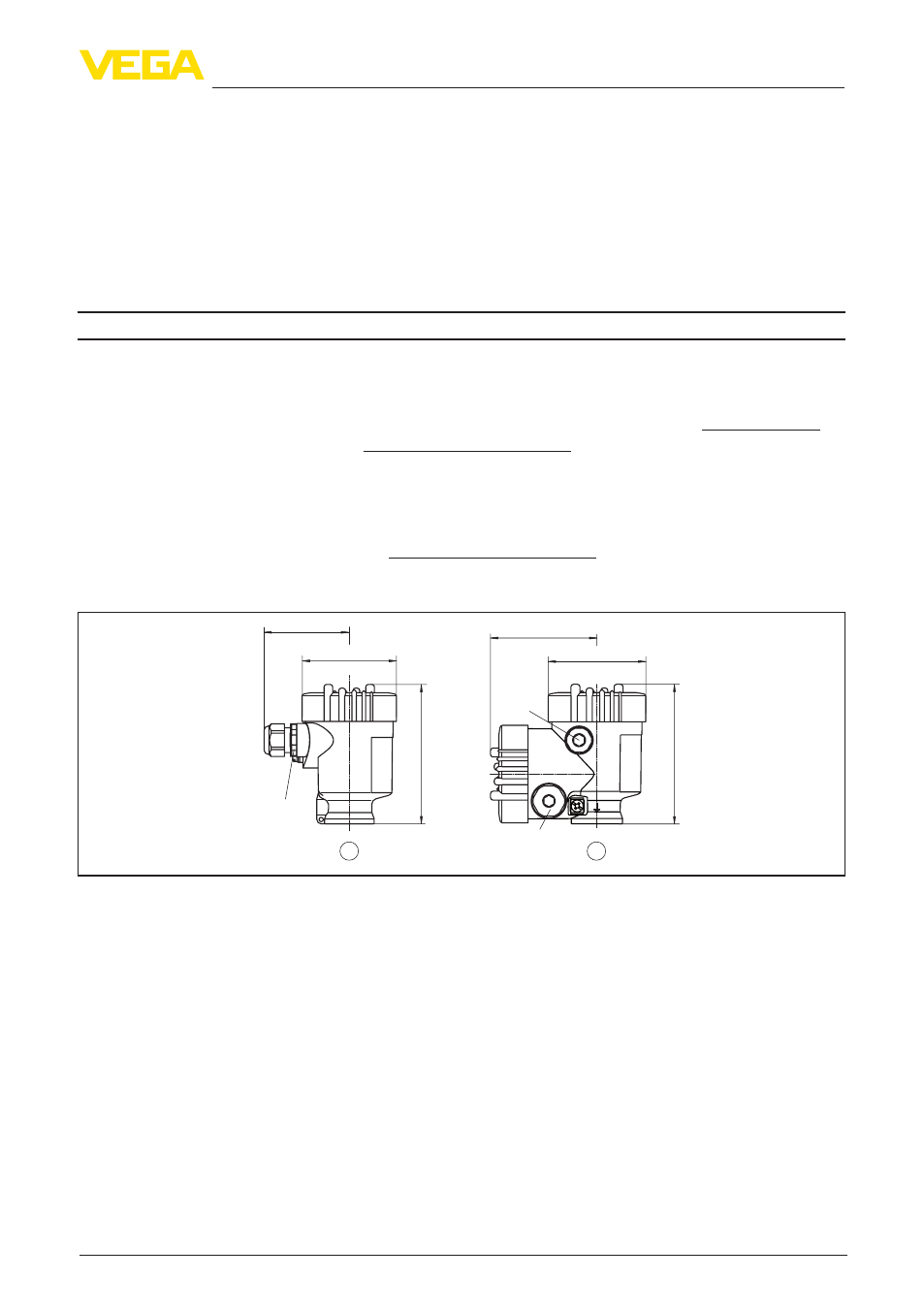

Рис. 57: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение
2 Двухкамерное исполнение
5)
Условием соблюдения данной степени защиты является применение подходящего кабеля и правиль-
ный монтаж.
