5 Подключение к источнику питания
VEGAPULS SR 68 • 4 … 20 mA/HART - двухпроводный
38294-R
U-130731
Подробную информацию см. в Инструкции "Модуль мобильной
связи GSM/GPRS PLICSMOBILE".
5.5 Схема подключения (двухкамерный
корпус Ex d)
5 6 7 8 1 2 +
( ) (-)
3 1
2
4...20mA

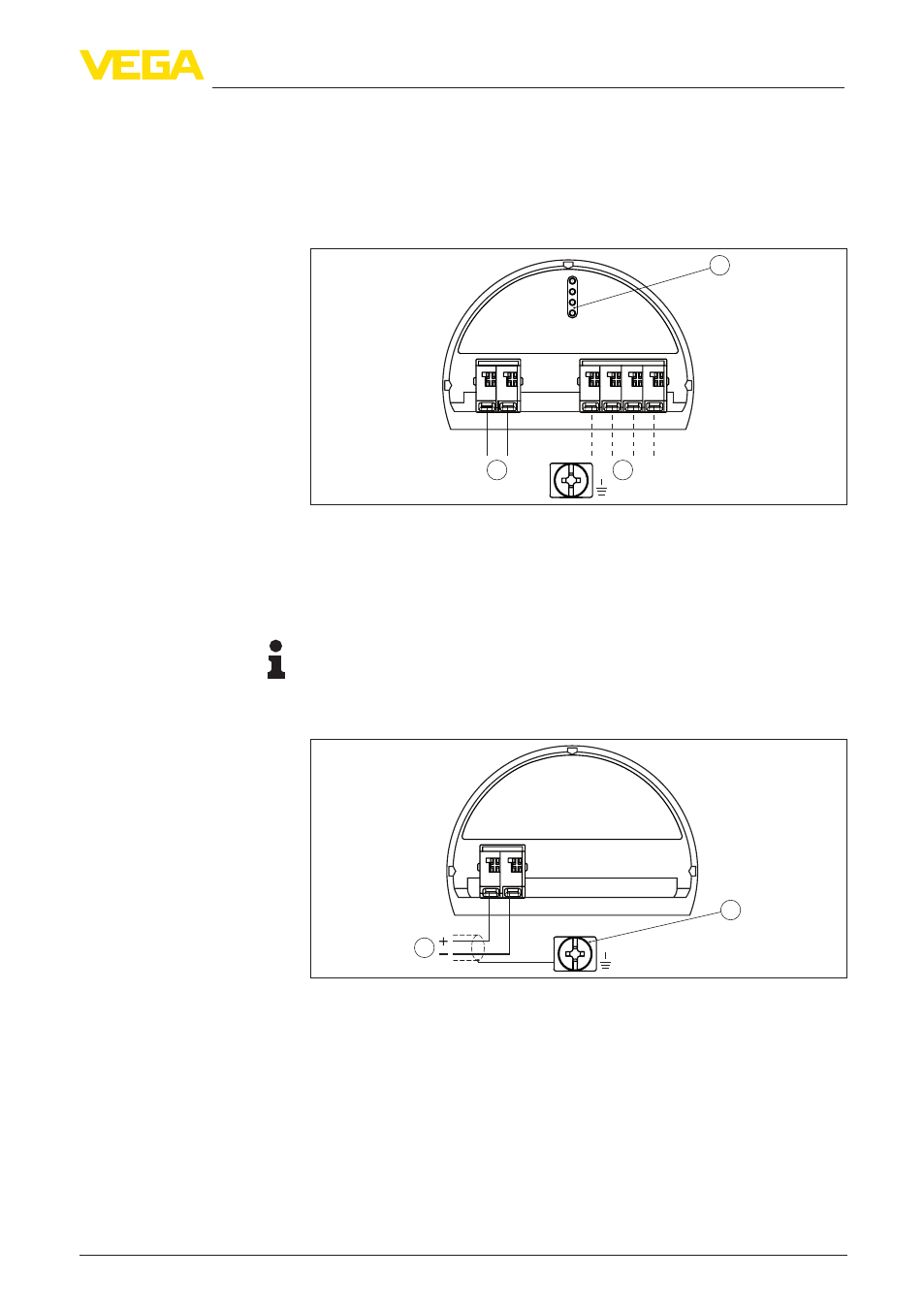

Рис. 33: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Внутреннее соединение с разъемом для выносного блока индикации
и настройки (вариант)
Примечание:
При применении устройства в исполнении с комбинированной
взрывозащитой (Ex d ia) работа в многоточечном режиме HART
невозможна.
4...20mA
2 1 2 +
( ) (-)
1
Рис. 34: Отсек подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
2 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
