6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS SR 68 • 4 … 20 mA/HART - двухпроводный
38294-R
U-130731

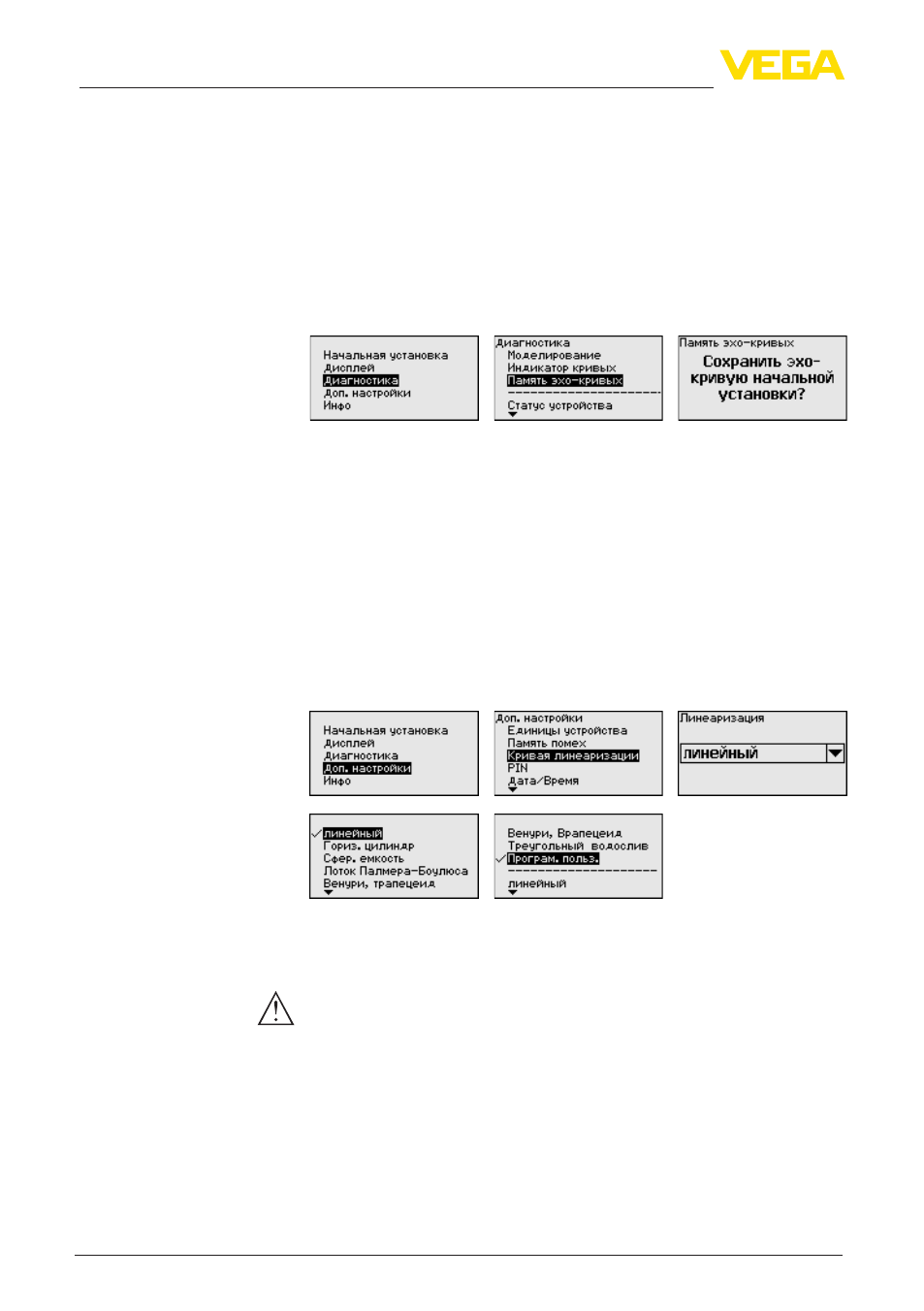

Функция "Память эхо-кривых" позволяет сохранить эхо-кривую
на момент начальной установки. Обычно это рекомендуется,
а для использования функций последующего управления
состоянием оборудования требуется обязательно. Сохранение
должно выполняться, по возможности, при самом малом уровне.
На ПК с ПО PACTware эхо-кривая может быть показана с
высоким разрешением и использована для анализа изменений
сигнала с течением времени эксплуатации. Дополнительно
может быть показана эхо-кривая начальной установки для ее
сравнения с текущей эхо-кривой.
Линеаризация требуется для всех емкостей, объем которых
изменяется нелинейно с увеличением уровня заполнения,
например сферических или горизонтальных цилиндрических
емкостей, если необходима индикация в единицах объема.
Для таких емкостей имеются соответствующие кривые
линеаризации, которые задают отношение между уровнем
заполнения в процентах и объемом емкости.
При активировании подходящей кривой будет правильно
отображаться объем заполнения в процентах. Если объем
должен отображаться не в процентах, а, например, в литрах или
килограммах, то нужно дополнительно задать пересчет в меню
"Дисплей".
После ввода необходимых параметров сохранить установку и
с помощью клавиш [ESC] и [->] перейти к следующему пункту
меню.
Осторожно!
При применении устройств с соответствующим разрешением
как части защиты от переполнения по WHG необходимо
учитывать следующее:
Если выбрана кривая линеаризации, измерительный сигнал
более не будет обязательно линейным по отношению к уровню
заполнения. Это следует учитывать, особенно при установке
точки переключения предельного сигнализатора.
Посредством сброса сбрасываются определенные выполненные
пользователем установки параметров.
Диагностика - Память
эхо-кривых
Доп. настройки - Кривая
линеаризации
Доп. настройки - Сброс
