4 Монтаж
VEGAPULS SR 68 • 4 … 20 mA/HART - двухпроводный
38294-R
U-130731
2. Снять антенну (4)
Примечание:
При этом пластиковый конус должен остаться в основании
антенны.
3. Антенну вставить снизу в патрубок емкости.
4. Снова закрепить антенну винтами на основании антенны:
момент затяжки макс. 2,5 Нм.
Примечание:
Радарный уровнемер со входом для подключения воздушной
продувки антенны или с удлинением антенны имеет насечку на
основании антенны. Эта насечка должна совпадать с меткой на
присоединении (эта метка указывает положение поляризации
радарного сигнала).
3
4
1
2

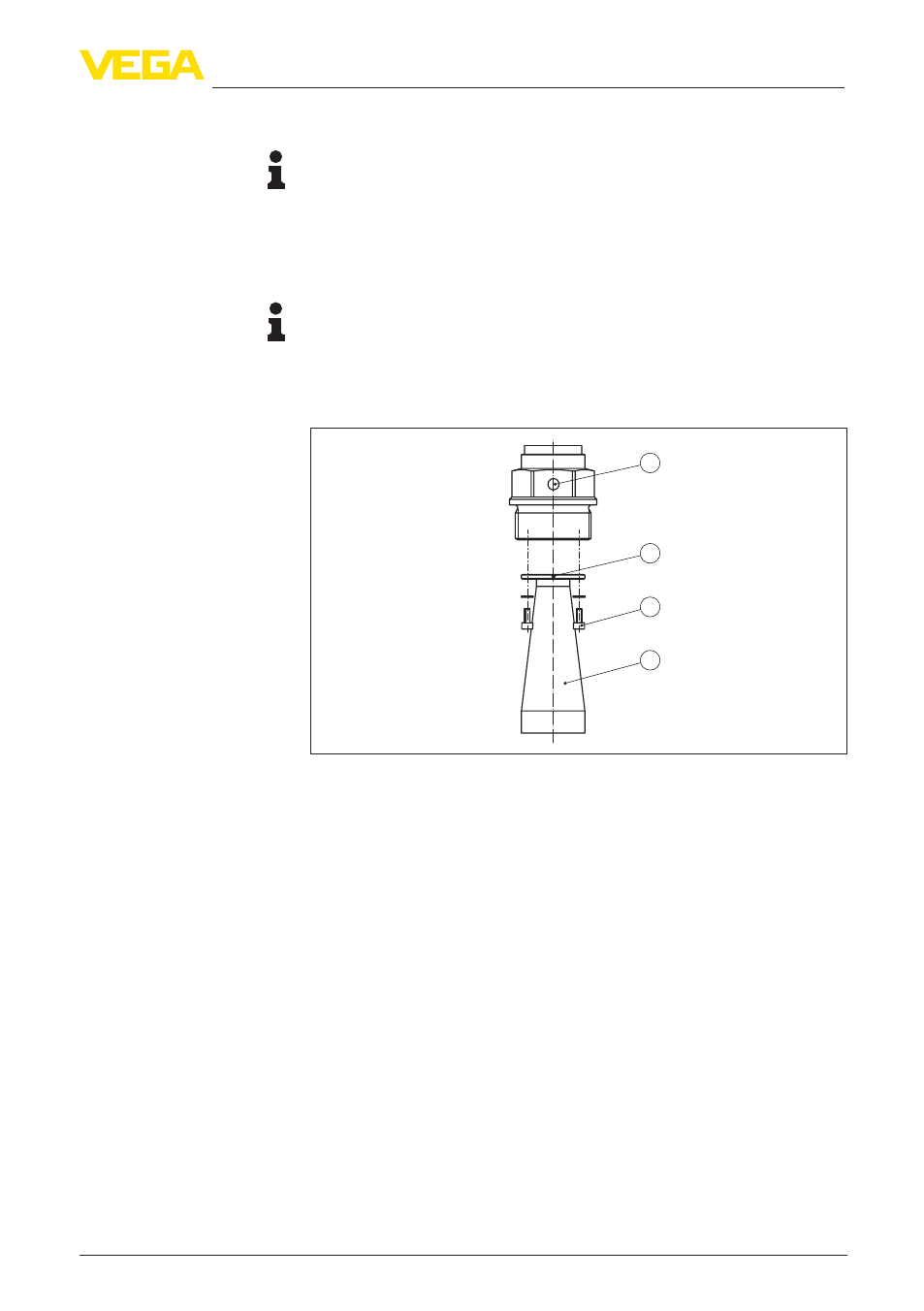

Рис. 6: Демонтаж рупорной антенны
1 Метка поляризации
2 Метка на основании антенны
3 Винты на основании антенны
4 Антенна
4.4 Указания по монтажу
Излучаемые датчиком радарные импульсы являются
электромагнитными волнами. Поляризация определяется
направлением электрической составляющей. Поворачивая
прибор на присоединительном фланце или в резьбовом
патрубке, можно за счет положения поляризации добиться
заметного уменьшения влияния ложных эхосигналов.
Положение поляризации обозначено метками на присоединении
прибора.
Поляризация
