Быстрый пуск
VEGAPULS SR 68 • 4 … 20 mA/HART - двухпроводный
38294-R
U-130731
Быстрый пуск
Быстрый пуск обеспечивает возможность быстрой настройки
прибора при многих применениях. Дальнейшую информацию см.
в соответствующих главах данного руководства по эксплуатации.
1. Расстояние от стенки емкости > 200 мм, антенна должна
выступать в емкость на > 10 мм.
ca
. 10 mm
200 mm
(7.87")

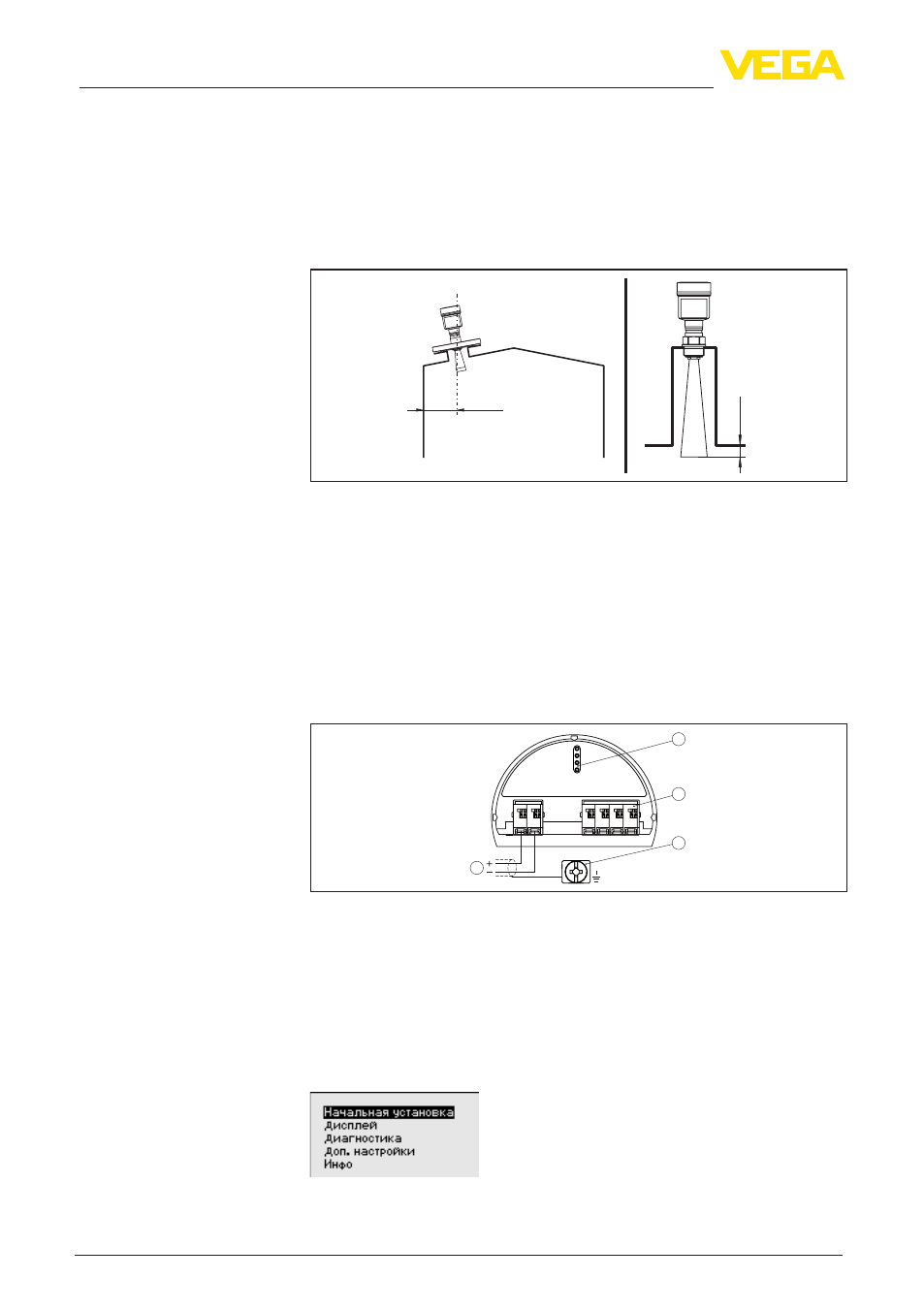

Рис. 1: Расстояние от антенны до стенки емкости/крыши емкости
2. Следует учитывать минимальный диаметр патрубка в
зависимости от высоты патрубка.
3. Следует учитывать указания по уплотнению.
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным
типового шильдика.
2. Подключить устройство в соответствии со следующим
рисунком.
5
1
2
+
( )
(-)
6 7 8
4...20mA
2
3
4
1
Рис. 2: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного блока индикации и настройки
4 Клемма заземления для подключения экрана кабеля
См. также гл. "Подключение к источнику питания".
1. Через модуль индикации и настройки войти в меню
"Начальная установка".
2. В меню "Среда" выбрать вид измеряемой среды, например
"Порошок/пыль".
Монтаж
Электрическое подклю-
чение
Установка параметров
