6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS SR 68 • 4 … 20 mA/HART - двухпроводный
38294-R
U-130731
– подтверждение выбора меню
– редактирование параметра
– сохранение значения
•
Клавиша [->]:
– изменение представления измеренного значения
– перемещение по списку
– выбор позиции для редактирования
•
Клавиша [+]:
– изменение значения параметра
•
Клавиша [ESC]:
– отмена ввода
– возврат в меню уровнем выше
Прибор настраивается с помощью четырех клавиш и меню
на дисплее модуля индикации и настройки. Функции клавиш
показаны на рисунке выше. Через 60 минут после последнего
нажатия любой клавиши автоматически происходит возврат
к индикации измеренных значений. Введенные значения, не
подтвержденные нажатием [OK], будут потеряны.
6.3 Параметрирование
Путем соответствующего параметрирования устройство
настраивается на условия применения. Параметрирование
выполняется через операционное меню.

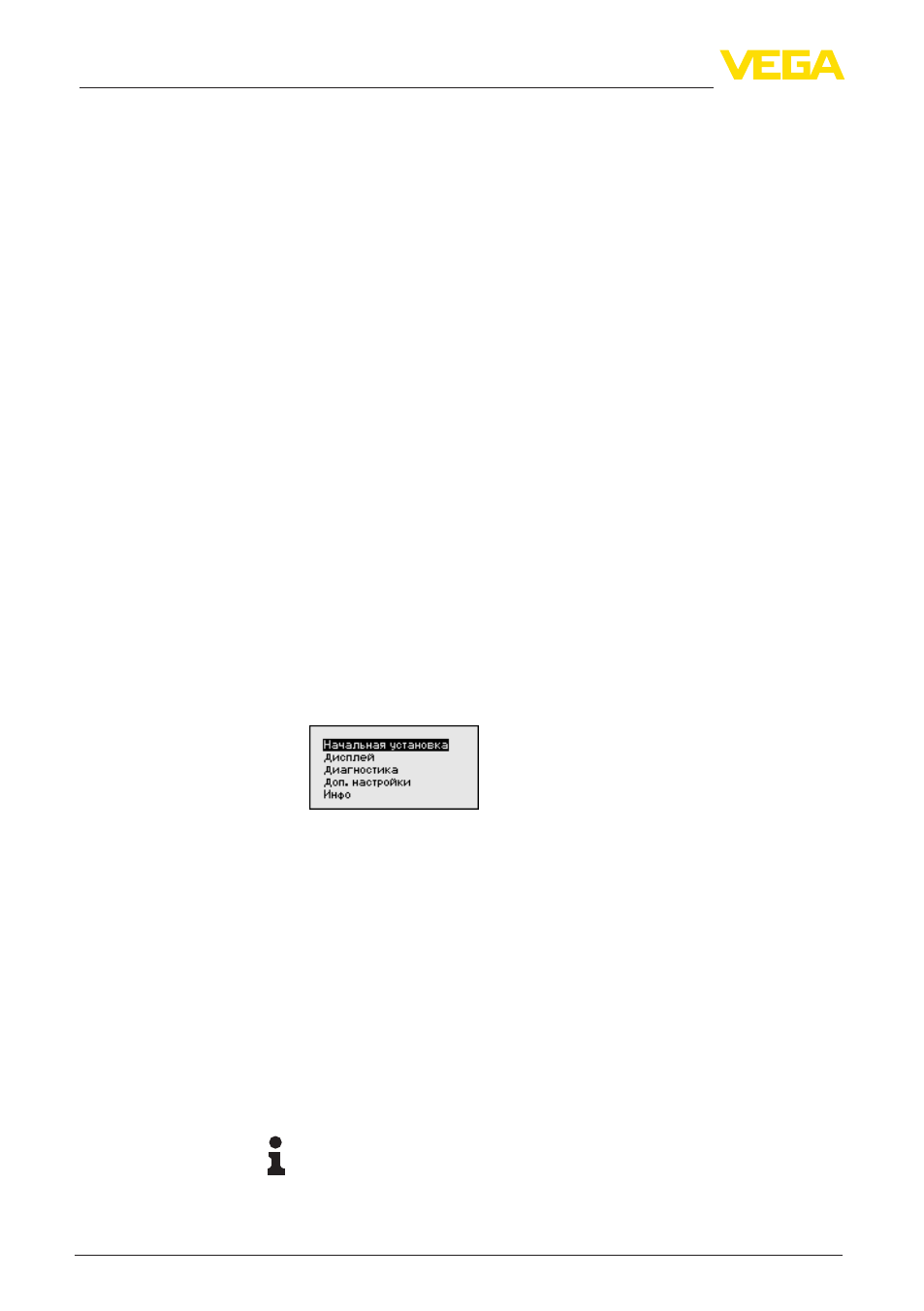

Главное меню разделено на пять зон со следующими функциями:
Начальная установка: обозначение места измерения, выбор
среды, применения, емкости, установка рабочего диапазона,
выход сигнала
Дисплей: выбор языка, настройки индикации измеренных
значений, подсветка
Диагностика: сведения о статусе устройства, указатель
пиковых значений, надежность измерения, моделирование,
эхо-кривая
Доп. настройки: единицы устройства, память помех, кривая
линеаризации, сброс, дата/время, сброс, функция копирования
Инфо: имя устройства, версия аппаратного и программного
обеспечения, дата заводской установки, особенности
устройства
Информация:
В данном руководстве описаны специфические для данного
устройства параметры в разделах меню "Начальная установка",
"Диагностика" и "Доп. настройки". Описание общих параметров
Система настройки
Главное меню
