4 Монтаж
VEGAPULS SR 68 • 4 … 20 mA/HART - двухпроводный
38294-R
U-130731
3. Гаечным ключом (размер 36) полностью отвернуть
контргайку (2) в направлении антенны.
4. Гаечным ключом (размер 41) полностью отвернуть накидную
гайку (1) в направлении антенны.
5. Снять параболическую антенну (4), сдвигая ее вдоль оси.
6. Фланец датчика установить на переходном фланце и
закрепить.
7. Проверить наличие и целостность уплотнительного О-кольца
на соединительной детали.
Примечание:
Поврежденное уплотнительное O-кольцо должно быть
заменено: FKM (SHS FPM 70C3 GLT), FFKM (Kalrez 6375)
8. Снова установить параболическую антенну (4).
9. Гаечным ключом (размер 41) затянуть накидную гайку (1),
момент затяжки макс. 50 Нм.
10. Гаечным ключом (размер 36) затянуть контргайку (2), момент
затяжки макс. 40 Нм.
Примечание:
Для обеспечения достаточного объема подачи воздуха
у исполнения со входом для подключения воздушной
продувки отверстия в антенне и в присоединении должны
совпадать. (Воздух через эти отверстия направляется на
фидерную систему. Обдув всей параболической антенны не
предусматривается).
1
2
3
4

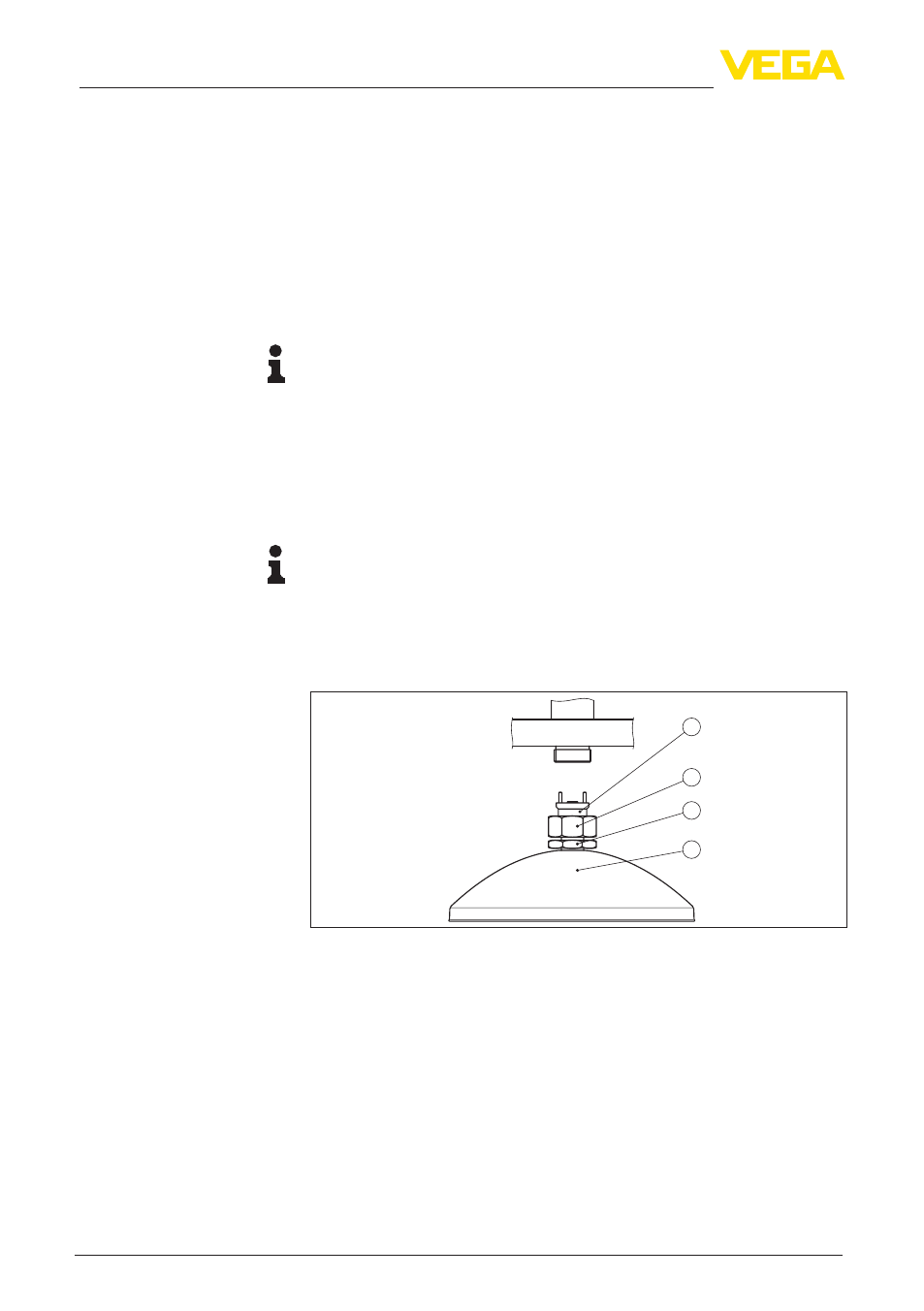

Рис. 5: Демонтаж параболической антенны
1 Соединительная деталь
2 Накидная гайка
3 Контргайка
4 Параболическая антенна
4.3 Подготовка к монтажу - рупорная антенна
Устройство может иметь исполнение с антенной, диаметр
которой больше диаметра присоединения (резьбы, фланца).
Поэтому перед монтажом прибора антенну необходимо снять с
присоединения, для чего выполнить следующее:
1. С помощью торцового шестигранного ключа (размер 3)
ослабить винты (3) на основании антенны.
