7
3 Описание изделия
VEGABAR 52 • 4 … 20 mA
36716-R
U-130320
3 Описание изделия
3.1 Структура
Комплект поставки включает:
•
Преобразователь давления VEGABAR 52
•
Документация
– Данное руководство по эксплуатации
– Свидетельство о проверке преобразователя давления
– Safety Manual 31637 "VEGABAR серий 50 и 60 - 4 … 20 mA/
HART" (вариант)
– Руководство по эксплуатации 27835 "Модуль индикации и
настройки PLICSCOM" (вариант)
– Инструкция 31708 "Модуль индикации и настройки с
подогревом" (вариант)
– Инструкция "Штекерный разъем для датчиков
непрерывного измерения" (вариант)
– "Указания по безопасности" (для Ex-исполнений)
– При необходимости, прочая документация
VEGABAR 52 cостоит из следующих компонентов:
•
Присоединение с измерительной ячейкой
•
Корпус с блоком электроники (вариант - с разъемом)
•
Крышка корпуса (вариант - с модулем индикации и
настройки)
Компоненты прибора могут иметь различное исполнение.
1
2
3

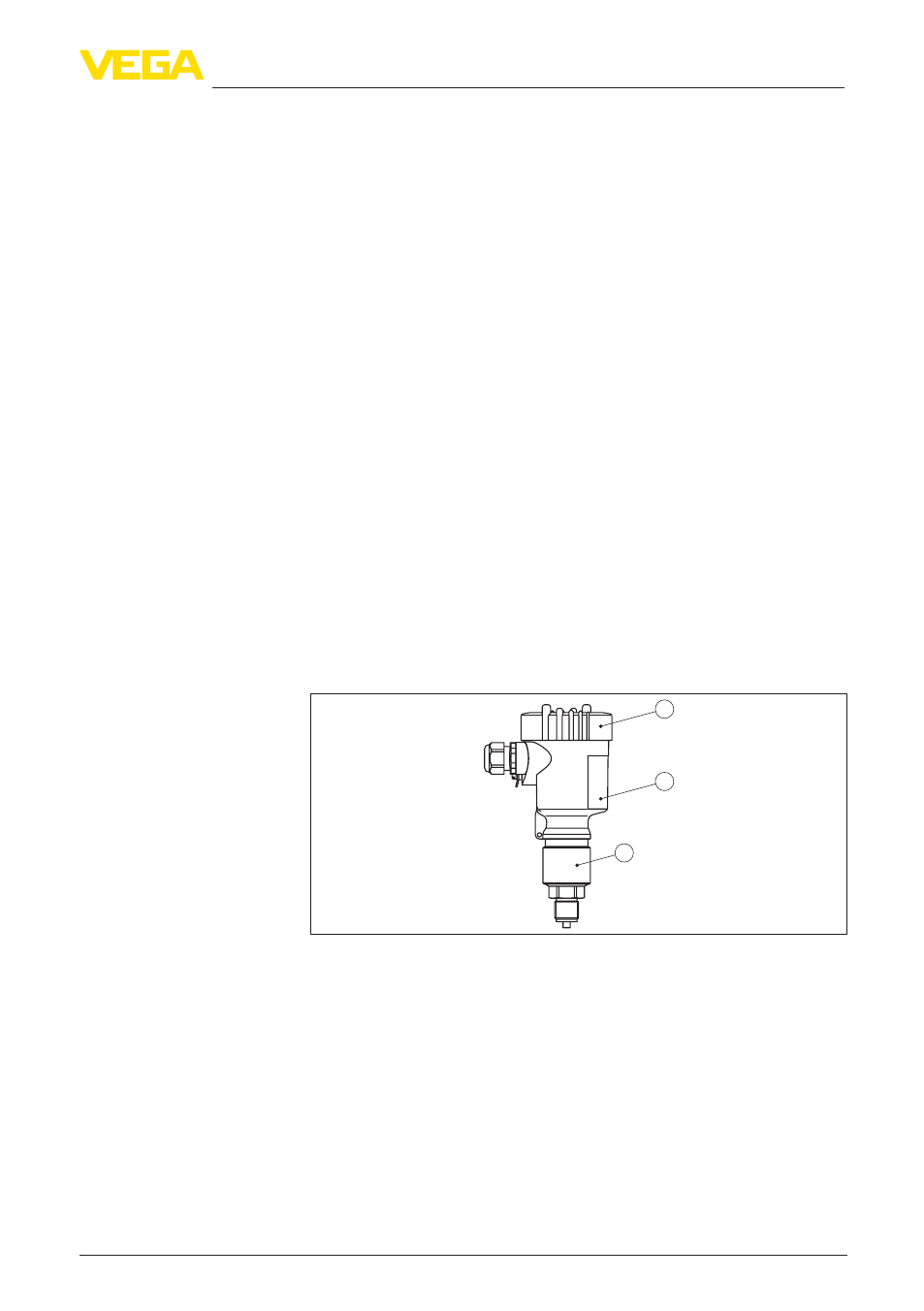

Рис. 1: VEGABAR 52 с манометрическим присоединением G½ A по EN 837
и пластиковым корпусом
1 Крышка корпуса с модулем индикации и настройки (вариант)
2 Корпус с электроникой
3 Присоединение с измерительной ячейкой
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
Комплект поставки
Компоненты
Типовой шильдик
