19
5 Подключение к источнику питания
VEGABAR 52 • 4 … 20 mA
36716-R
U-130320
2
1
Display
4...20mA
1 2

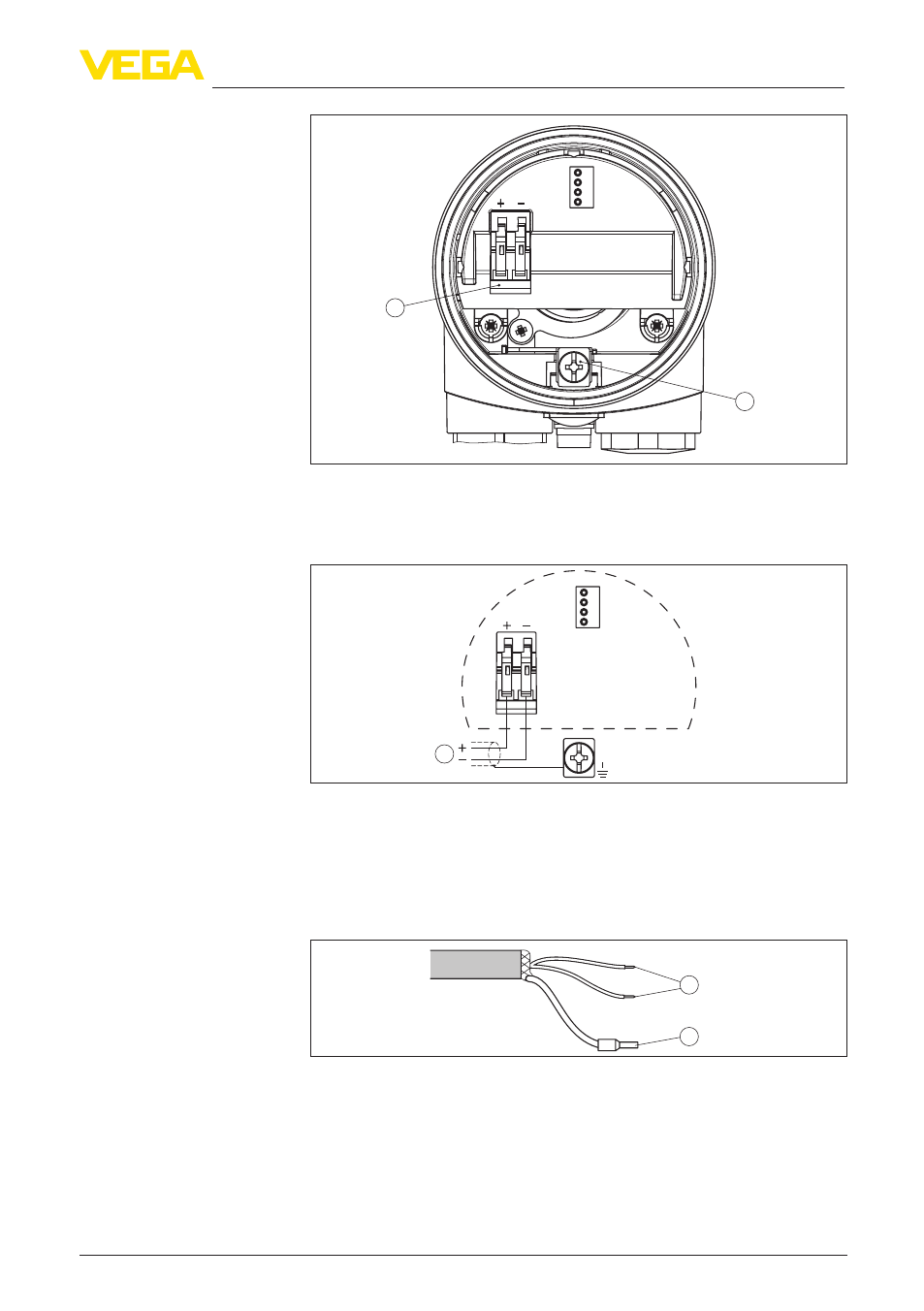

Рис. 8: Отсек электроники и подключения (однокамерный корпус)
1 Пружинные контакты для источника питания
2 Клемма заземления для подключения экрана кабеля
1
1 2
4...20mA
Display
Рис. 9: Схема подключения (однокамерный корпус)
1 Питание/Выход сигнала
5.4 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 10: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
Отсек электроники и
подключения
Схема подключения
Назначение прово-
дов соединительного
кабеля
