4 Монтаж
VEGABAR 52 • 4 … 20 mA
36716-R
U-130320
1
2

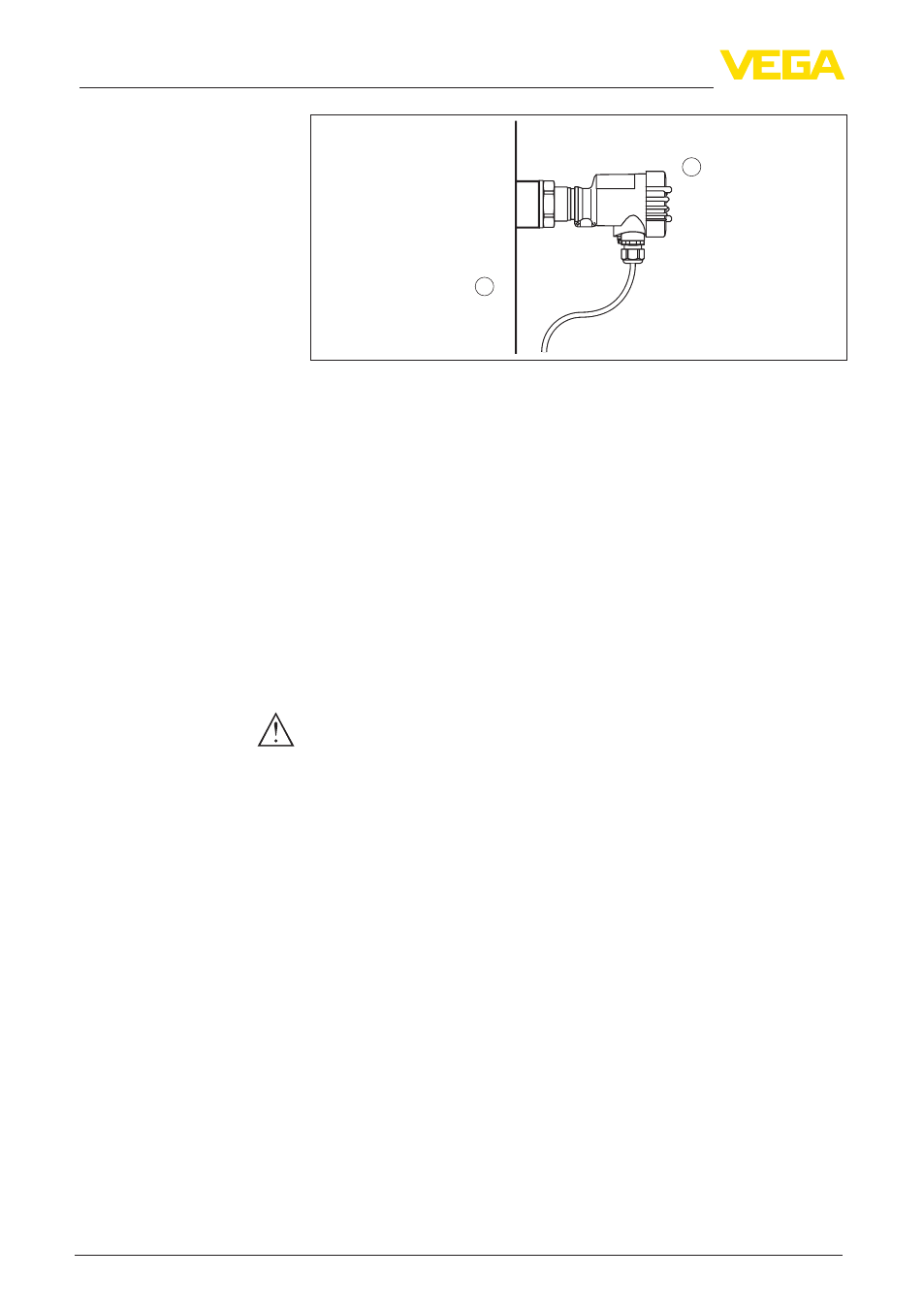

Рис. 5: Диапазоны температур
1 Температура процесса
2 Температура окружающей среды
4.2 Порядок монтажа
Для монтажа VEGABAR 52 необходим приварной штуцер.
Соответствующие принадлежности см. в Инструкции
"Приварные штуцеры и уплотнения".
Применяйте уплотнение, входящее в комплект прибора, или, для
присоединений NPT, стойкий уплотняющий материал.
→
С помощью подходящего гаечного ключа и шестигранника
присоединения ввернуть VEGABAR 52 в приварной штуцер.
Размер гаечного ключа см. в гл. "Размеры".
Внимание!
При ввертывании запрещается держать прибор за корпус!
В противном случае может быть повреждена вращательная
механика корпуса.
Фланцевое присоединение по DIN/ANSI уплотнить стойким
к измеряемой среде материалом и закрепить VEGABAR 52
подходящими болтами.
Применять только подходящее для данного присоединения
уплотнение. См. Инструкцию "Приварные штуцеры и
уплотнения".
4.3 Порядок монтажа выносного корпуса
1. Обозначить отверстия в соответствии со следующей схемой.
2. Монтажную планку закрепить на стене с помощью 4 винтов.
Приварные штуцеры
Уплотнение/монтаж с
резьбовым присоеди-
нением
Уплотнение/монтаж с
фланцевым присоеди-
нением
Уплотнение/Монтаж с
гигиеническим присое-
динением
Монтаж на стене
