4 Монтаж
VEGABAR 52 • 4 … 20 mA
36716-R
U-130320
4 Монтаж
4.1 Общие указания
Части устройства, контактирующие с измеряемой средой, а
именно: чувствительный элемент, уплотнение и присоединение,
- должны быть применимы при данных условиях процесса.
Необходимо учитывать давление процесса, температуру
процесса и химические свойства среды.
Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.
Монтажное положение прибора должно быть удобным для
монтажа и подключения, а также доступным для установки
модуля индикации и настройки. Корпус прибора можно
повернуть без инструмента на 330°. Модуль индикации и
настройки также можно установить в одном из четырех
положений со сдвигом на 90°.
Использовать рекомендуемый кабель (см. "Подключение к
источнику питания") и туго затянуть кабельный ввод.
Для защиты устройства от попадания влаги рекомендуется
соединительный кабель перед кабельным вводом направить
вниз, чтобы влага от дождя или конденсата могла с него стекать.
Данные рекомендации применимы, прежде всего, при монтаже
на открытом воздухе, в помещениях с повышенной влажностью
(например, там где осуществляется очистка), а также на
емкостях с охлаждением или подогревом.

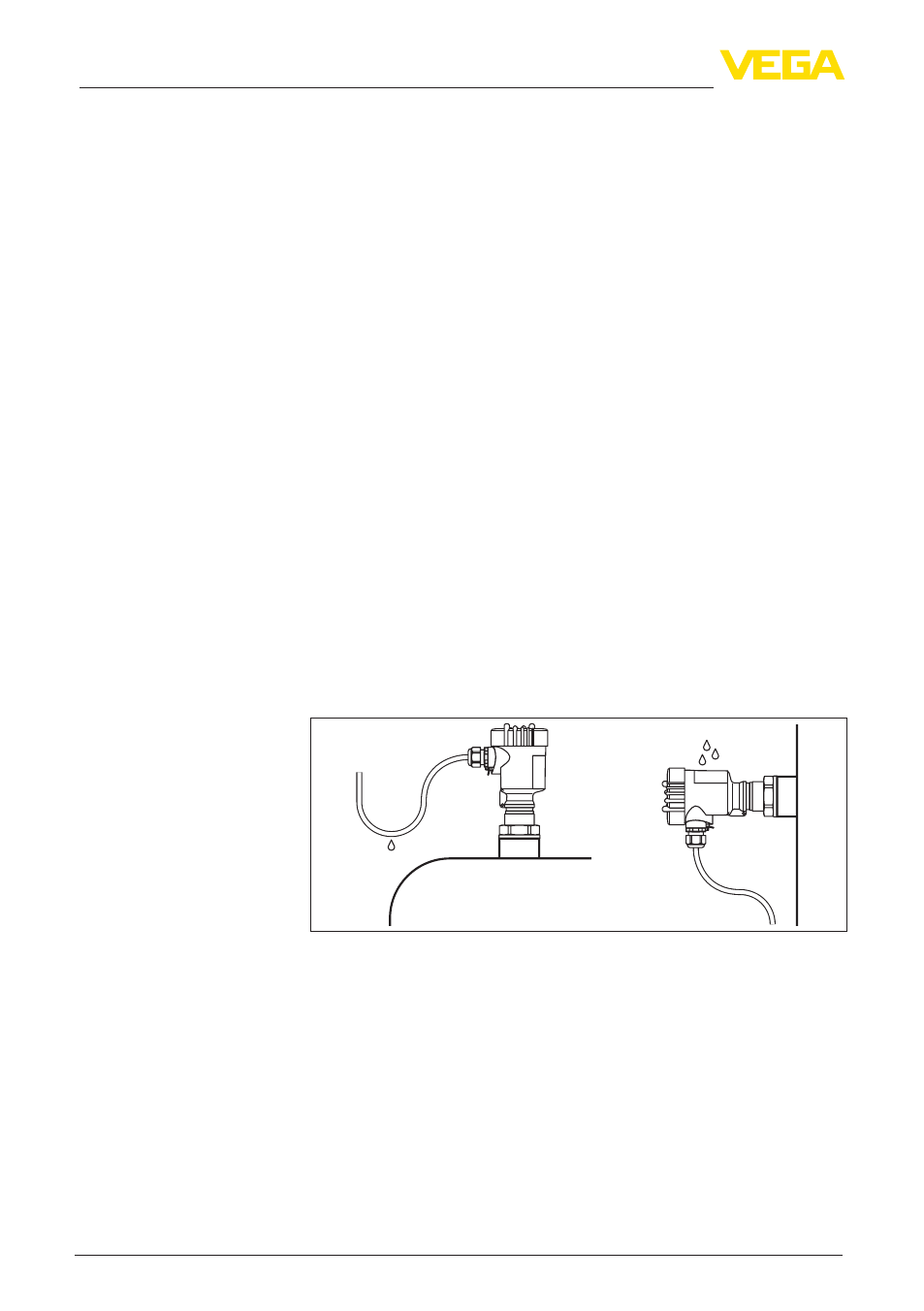

Рис. 3: Меры против попадания влаги
Вентиляция корпуса электроники, а также выравнивание
давления с атмосферным давлением для измерительной ячейки
обеспечивается через фильтрующий элемент, расположенный
рядом с кабельными вводами.
Применимость при дан-
ных условиях процесса
Монтажная позиция
Влажность
Вентиляция и выравни-
вание давления
