Инструкция по эксплуатации VEGA VEGABAR 52 4 … 20 mA
Страница 44
44
10 Приложение
VEGABAR 52 • 4 … 20 mA
36716-R
U-130320
Ʋ Соединительный кабель между
чувствительным элементом и
выносным корпусом электроники у
исполнения IP 68
PUR
Ʋ Крепление типового шильдика на
соединительном кабеле
Твердый полиэтилен
Ʋ Соединительный кабель у исполне-
ния IP 68 1 bar
PE
Вес прибл.
0,8 … 8 кг (1.764 … 17.64 lbs), в зависимости от типа
присоединения
Выходная величина
Выходной сигнал
4 … 20 mA
Разрешающая способность сигнала
1,6 µA
Сигнал неисправности - токовый
выход
Значение mA не изменяется ; 20,5 mA; 22 mA;
< 3,6 mA (устанавливаемый)
Макс. выходной ток
22 mA
Нагрузка
См. диаграмму нагрузки в п. "Питание"
Исполненная Рекомендация NAMUR NE 43
Динамическая характеристика выхода
Время запуска прибл.
10 s
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

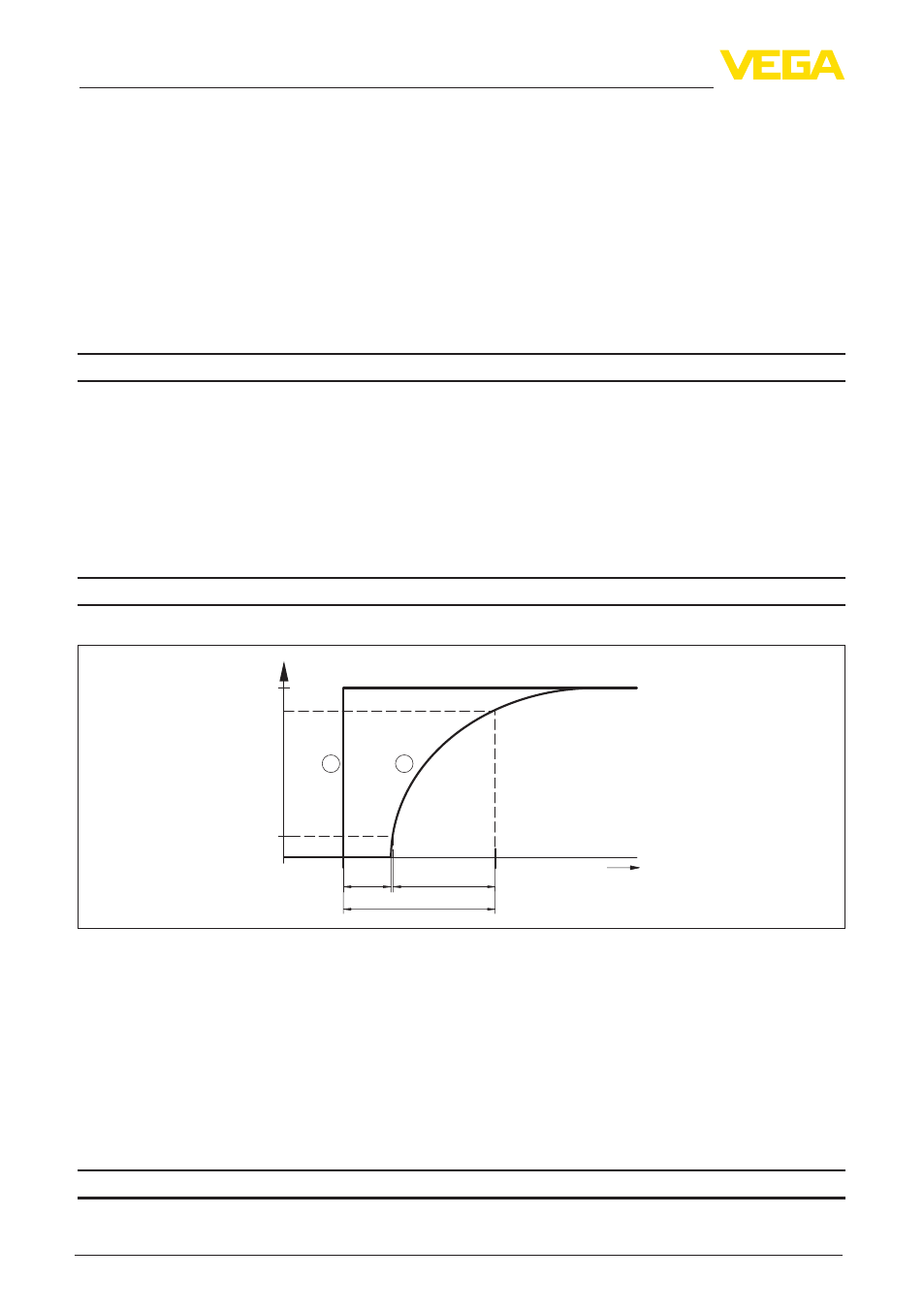

Рис. 18: Скачкообразное изменение параметров процесса. t
T
: время нечувствительности; t
A
: время
нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности
≤ 150 ms
Время нарастания сигнала
≤ 100 ms (10 … 90 %)
Время реакции на скачок
≤ 250 ms (ti: 0 s, 10 … 90 %)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Входная величина
Установка
